Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Изобретатели:
Рассоха Владимир Иванович (RU) Исайчев Владимир Тимофеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Реферат

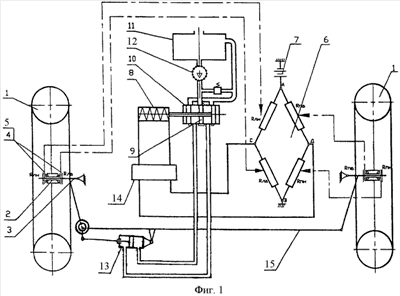

Изобретение относится к области транспортного машиностроения. Устройство для автоматического регулирования схождения управляемых колес содержит управляемые колеса с подшипниками, оси с поворотными кулаками, втулки, кольца и шайбы с гайками их крепления на осях, тензодатчики, установленные на торцевых поверхностях колец и соединенные в электрический мост, источник электропитания, электромагнитную катушку, распределительное устройство, емкость с рабочей жидкостью, насос, поперечную рулевую тягу с наконечниками, которые одновременно являются корпусами шаровых шарниров рулевой трапеции, включающих также пальцы, сухари, пятки, пружины и крышки, и гидроцилиндр. Поперечная рулевая тяга выполнена цельной. Корпус гидроцилиндра крепится шарнирно через кронштейн на поперечной тяге. Отверстие в одном из наконечников поперечной рулевой тяги под шаровой шарнир выполнено сквозным цилиндрическим, в него устанавливается эксцентричный корпус шарового шарнира. Корпус шарнира выполнен в нижней части с наружной резьбой под гайку, а в верхней части - заодно с поводком. Поводок соединен шарнирно со штоком гидроцилиндра, под действием которого корпус шарнира поворачивается и изменяет рабочую длину поперечной рулевой тяги при нарушении схождения управляемых колес. Достигается повышение надежности устройства. 2 ил.
