УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СХОЖДЕНИЯ УПРАВЛЯЕМЫХ КОЛЕС АВТОТРАНСПОРТНОГО СРЕДСТВА В ДВИЖЕНИИ

Номер публикации патента: 2471163

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011128482/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01M017/06   B62D017/00
Аналоги изобретения: RU 2348913 C1, 10.03.2009. RU 2375230 C1, 10.12.2009. RU 2259296 C1, 27.08.2005. EP 1078844 A2, 28.02.2001.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Изобретатели: Рассоха Владимир Иванович (RU)
Исайчев Владимир Тимофеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)

Реферат

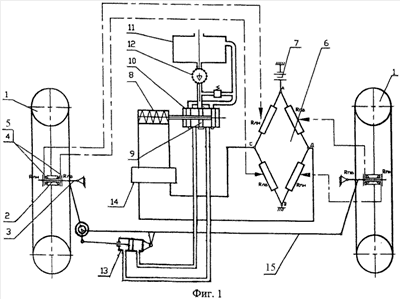

Изобретение относится к области транспортного машиностроения. Устройство для автоматического регулирования схождения управляемых колес содержит управляемые колеса с подшипниками, оси с поворотными кулаками, втулки, кольца и шайбы с гайками их крепления на осях, тензодатчики, установленные на торцевых поверхностях колец и соединенные в электрический мост, источник электропитания, электромагнитную катушку, распределительное устройство, емкость с рабочей жидкостью, насос, поперечную рулевую тягу с наконечниками, которые одновременно являются корпусами шаровых шарниров рулевой трапеции, включающих также пальцы, сухари, пятки, пружины и крышки, и гидроцилиндр. Поперечная рулевая тяга выполнена цельной. Корпус гидроцилиндра крепится шарнирно через кронштейн на поперечной тяге. Отверстие в одном из наконечников поперечной рулевой тяги под шаровой шарнир выполнено сквозным цилиндрическим, в него устанавливается эксцентричный корпус шарового шарнира. Корпус шарнира выполнен в нижней части с наружной резьбой под гайку, а в верхней части - с буртиком и устанавливаемым на резьбе параллельно оси корпуса пальцем. Палец соединен шарнирно со штоком гидроцилиндра, под действием которого корпус шарнира поворачивается и изменяет рабочую длину поперечной рулевой тяги при нарушении схождения управляемых колес. Достигается повышение надежности устройства. 2 ил.
