УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СХОЖДЕНИЯ УПРАВЛЯЕМЫХ КОЛЕС АВТОТРАНСПОРТНОГО СРЕДСТВА В ПРОЦЕССЕ ДВИЖЕНИЯ

Номер публикации патента: 2410274

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009143707/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B62D017/00   G01M017/06
Аналоги изобретения: RU 2348912 C1, 10.03.2009. GB 2244245 A, 27.11.1991. JP 60163714 A, 26.08.1985. JP 62055203 A, 10.03.1987. KR 100334279 B1, 13.04.2002.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Изобретатели: Рассоха Владимир Иванович (RU)
Щурин Константин Владимирович (RU)
Исайчев Владимир Тимофеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)

Реферат

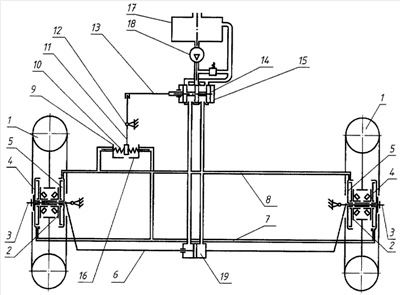

Изобретение относится к транспортным средствам и может быть применено для обеспечения непрерывного автоматического регулирования схождения управляемых колес автомобиля в движении. Устройство содержит управляемые колеса, втулки, оси с поворотными кулаками, гидродатчики боковых реакций дороги, распределительное устройство потока рабочей жидкости, емкость с рабочей жидкостью, насос, реверсивный механизм изменения рабочей длины поперечной рулевой тяги и поворотным включателем. Гидродатчики герметично попарно соединены между собой и с соответствующими трубопроводами. Поворотный включатель состоит их подвижных рабочих элементов с Г-образными головками, установленных в указанных трубопроводах, и двуплечего рычага. Двуплечий рычаг установлен на горизонтальной оси. Верхний конец двуплечего рычага связан с золотником распределительного устройства через регулируемый удлинитель штока золотника. Нижний конец двуплечего рычага расположен между головками подвижных рабочих элементов через рабочие пружины, установленные в гнездах этого наконечника. Достигается повышение надежности автоматического регулирования схождения управляемых колес автомобиля в движении. 1 ил.
