RU 2259296 C1, 27.08.2005. RU 2186703 C2, 10.08.2002. US 4795187 A, 03.01.1989. US 4616845 А, 14.10.1986.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Рязанский военный автомобильный институт имени генерала армии В.П. Дубынина" (RU)
Изобретатели:
Лозянов Дмитрий Владимирович (RU) Пахомов Александр Николаевич (RU) Алексенко Дмитрий Михайлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Рязанский военный автомобильный институт имени генерала армии В.П. Дубынина" (RU)
Реферат

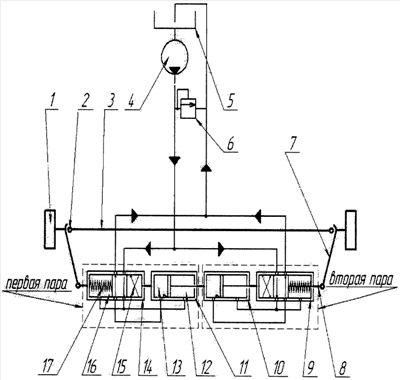

Изобретение относится к транспортному машиностроению, в частности к рулевым управлениям колесных транспортных средств. Рулевая трапеция с изменяемыми углами поворота управляемых колес содержит управляемые колеса, установленные на поворотных кулаках, шарнирно установленных посредством шкворней на балке и соединенных посредством двух поворотных рычагов и шарниров с разрезной поперечной тягой, которая выполнена с возможностью изменения ее длины силовым цилиндром. Рулевая трапеция дополнительно снабжена двумя гидрораспределительными устройствами золотникового типа, установленными в разрезе поперечной тяги и состоящими из корпусов, имеющих кинематическую связь с одним концом разрезной тяги, и золотников, кинематически связанных со вторым концом разрезной тяги. Золотники с одной стороны упираются в корпуса, а с другой подпружинены и их перемещение осуществляется за счет увеличения сил при повороте управляемых колес, действующих вдоль поперечной тяги. Между золотниками и корпусами имеются полости, при создании давления в которых обеспечивается требуемая жесткость рулевого привода, в частности поперечной рулевой тяги при прямолинейном движении автомобиля. Поперечная разрезная тяга выполнена с возможностью изменения своей длины за счет двух силовых цилиндров, установленных в ее разрезе и состоящих из поршней, кинематически связанных с одним концом разрезной тяги, и корпусов, кинематически связанных с другим концом разрезной тяги. Достигается расширение функциональных возможностей. 1 ил.
