SU 1229634 A1, 07.05.1986. SU 294089 A1, 05.04.1971. US 4961340 A, 09.10.1990. JP 63193029 A, 10.08.1988.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Иркутская государственная сельскохозяйственная академия" (RU)
Изобретатели:
Хабардин Андрей Васильевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Иркутская государственная сельскохозяйственная академия" (RU)
Реферат

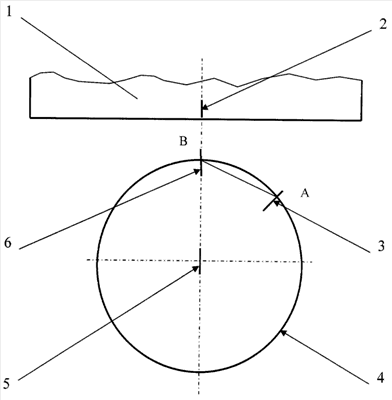

Изобретение относится к транспортному машиностроению. В способе диагностирования рулевого управления устанавливают управляемые колеса в положение движения «прямо». Обеспечивают контроль за моментом начала трогания управляемых колес при повертывании рулевого колеса сначала в одну сторону, а затем в другую и одновременно определяют суммарный люфт в рулевом управлении. Наносят метку в виде точки на рулевое колесо в центре вращения его обода и на приборной панели таким образом, чтобы ее центр лежал в вертикальной плоскости, параллельной продольной оси симметрии автотранспортного средства и проходящей через центр вращения обода рулевого колеса. При повертывании рулевого колеса сначала в одну сторону фиксируют положение его обода в момент начала трогания управляемых колес путем нанесения метки на ободе рулевого колеса относительно меток на приборной панели и на рулевом колесе в указанном центре. При повертывании рулевого колеса в другую сторону также в момент начала трогания управляемых колес наносят метку на обод относительно тех же меток. Каждую метку наносят на обод таким образом, чтобы ее центр лежал в одной и той же вертикальной плоскости, параллельной продольной оси симметрии автотранспортного средства и проходящей через центр метки на приборной панели. Измеряют длину хорды, образованной между метками на ободе рулевого колеса, и диаметр обода рулевого колеса. По полученным данным вычисляют суммарный люфт рулевого колеса. Достигается снижение трудоемкости и повышение точности определения суммарного люфта в рулевом управлении. 1 ил.
