RU 44095 U1, 27.02.2005. SU 1399203 А1, 30.05.1988. SU 1527072 А1, 07.12.1989. US 2009272584 А1, 05.11.2009. US 2004231907 Al, 25.11.2004.
Имя заявителя:
Черняков Юрий Феликсович (UA)
Изобретатели:
Черняков Юрий Феликсович (UA)
Патентообладатели:
Черняков Юрий Феликсович (UA)
Реферат

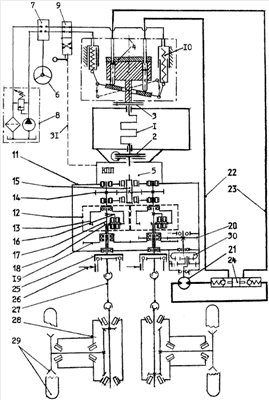

Изобретение относится к рулевому управлению и способу поворота трактора. Коленчатый вал двигателя (1) соединен с насосом (4) и КПП (5), приводящей в действие механизм (11) управления частотами ротации левого и правого движителя, содержащий два редуктора (12) (левый и правый). Левое (правое) водило (16) редуктора (12) жестко соединено с левым (правым) валом (17), сателлиты водила зацеплены с левым (правым) эпициклом и соответственно с левой (правой) шестерней (18). Эти шестерни связаны между собой левой и правой шестернями (19) и соединены с шестерней (20), связанной кинематически с мотором (21). Его каналы (22, 23) сообщены с насосом (4) через замок (24). Руль (6) соединен с валом насоса-дозатора (7), управляющие каналы которого через двухпозиционный гидрораспределитель (9) сообщены с насосом (4). На конце левого (правого) вала (17) установлена левая (правая) муфта (25), соединенная с левым (правым) карданом (27), соединенным с левым (правым) движителем (29). Вал мотора (21) соединен с быстроходным валом редуктора (30), тихоходный вал которого соединен с шестерней (20) механизма (11) управления частотами ротации левого и правого движителя. Золотник двухпозиционного гидрораспределителя (9) связан с ползуном вилки включения передачи заднего хода в КПП (5). Достигается повышение маневренности и упрощение управления трактором. 2 н.п. ф-лы, 1 ил.
