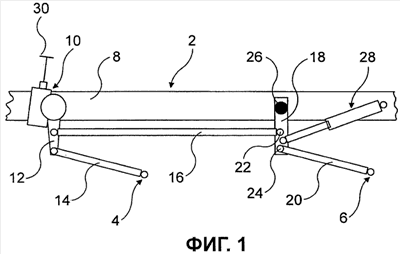

Изобретение относится к области машиностроения, а именно к рулевому механизму для транспортного средства. В рулевом рычажном механизме для транспортного средства основная продольная рулевая тяга, соединенная с рулевым механизмом, выполнена с возможностью управления управляемыми колесами. Управляемые колеса расположены на управляемом первом переднем мосту транспортного средства. Рулевой рычажный механизм (31) содержит первую продольную рулевую тягу, вспомогательный рулевой цилиндр и вторую продольную рулевую тягу. Транспортное средство содержит два управляемых передних моста, при этом вспомогательный рулевой цилиндр содержит двусторонний шток поршня. Первая продольная рулевая тяга расположена между рулевым механизмом и первым концом двустороннего штока поршня. Вторая продольная рулевая тяга расположена между вторым передним мостом транспортного средства и вторым концом двустороннего штока поршня. Достигается возможность получения более легкого и компактного механизма управления двумя и более поворотными мостами транспортного средства. 5 з.п. ф-лы, 3 ил.
