ЕР 0206131 А1, 30.12.1986. GB 1052562 А, 30.12.1966. US 4466755 А, 21.08.1984. DE 2145114 A1, 15.03.1973. DE 37440442 А1, 08.06.1989. RU 2080497 C1, 27.05.1997.
Имя заявителя:
ЦФ ФРИДРИХСХАФЕН АГ (DE)
Изобретатели:
ДИНЕР Андре (DE) РИХТЕР Райнхард (DE)
Патентообладатели:
ЦФ ФРИДРИХСХАФЕН АГ (DE)
Приоритетные данные:
21.02.2007 DE 102007008959.9
Реферат

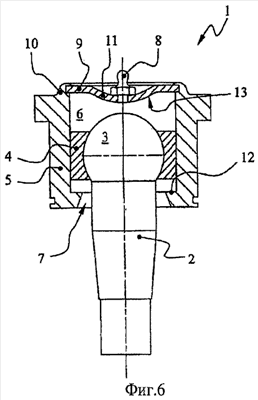

Изобретение относится к шарнирному и/или опорному устройству, а также к транспортному средству с одним или несколькими подобными шарнирными и/или опорными устройствами, прежде всего в деталях ходовой части и/или рулевого управления. Шарнирное и/или опорное устройство (1) с пальцем (2) шарнира, область (3) головки которого в смонтированном состоянии удерживается в служащем опорой вкладыше (4) шарнира и является аксиально перемещаемой вместе с ним относительно действующего в качестве корпуса (5) приемного пространства. Причем устройство (1) в отношении аксиального перемещения вкладыша (4) в корпусе (5) действует в качестве газового амортизатора и/или пневматического упругого элемента. Пространство (6) между вкладышем (4) и расположенным со стороны торца концом (13) корпуса (5) является закрываемым с образованием герметичного пространства, а содержащийся в нем газ за счет аксиального перемещения вкладыша (4) является сжимаемым. Герметичное пространство (6) включает в себя расположенную со стороны торца крышку (9), которая имеет придающую ей жесткость выпуклость (11). Крышка (9) выполнена в виде упора для аксиального перемещения вкладыша (4) в корпусе (5). Технический результат: оптимизация конструкции шарнирного и/или опорного устройства, за счет выполнения упора, который четко ограничивает рабочий ход вкладыша шарнира. 2 н. и 8 з.п. ф-лы, 6 ил.
