DE 1826870 U, 16.02.1961. US 4113396 A, 12.09.1978. US 4415291 A, 15.11.1983. JP 60 208622 А, 21.10.1985. US 5551791 A, 03.09.1996. US 5672023 A, 30.09.1997.
Имя заявителя:
ТРВ АУТОМОТИВЕ ГМБХ (DE)
Изобретатели:
ЭРДОГАН Ченгиз (DE)
Патентообладатели:
ТРВ АУТОМОТИВЕ ГМБХ (DE)
Приоритетные данные:
11.08.2004 DE 202004012604.4
Реферат

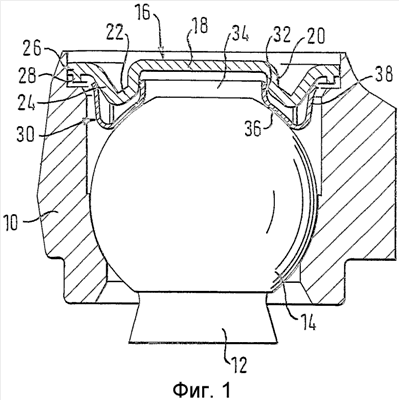

Изобретение относится к автомобилестроению, в частности к соединительным и рулевым тягам грузовых автомобилей. Шаровой шарнир содержит корпус (10), шаровую пяту (12) со сферической секцией (14) подшипника, которая установлена в корпусе (10), крышку (16), которая установлена на корпусе (10), и пружинный элемент (30), который имеет опорную секцию (36) и пружинную секцию (38). Пружинная секция (38) расположена радиально снаружи опорной секции (36), а пружинный элемент (30) опирается на крышку (16) и на секцию (14) подшипника. Пружинный элемент (30) имеет цилиндрическую крепежную секцию (32), которая окружает отверстие (34) в середине пружинного элемента (30). Крышка (16) имеет цилиндрическую направляющую поверхность (20), которая входит в зацепление с крепежной секцией (32). В результате при упрощении конструкции увеличивается надежность шарового шарнира. 13 з.п. ф-лы, 3 ил.
