УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СХОЖДЕНИЯ УПРАВЛЯЕМЫХ КОЛЕС АВТОМОБИЛЯ В ДВИЖЕНИИ

Номер публикации патента: 2410271

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009142895/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B62D006/04   G01M017/06
Аналоги изобретения: RU 2348914 C1, 10.03.2009. RU 2292286 C2, 27.01.2007. US 4493493 A, 15.01.1985. US 4716982 A, 05.01.1988. US 4795187 A, 03.01.1989.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Изобретатели: Рассоха Владимир Иванович (RU)
Щурин Константин Владимирович (RU)
Исайчев Владимир Тимофеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)

Реферат

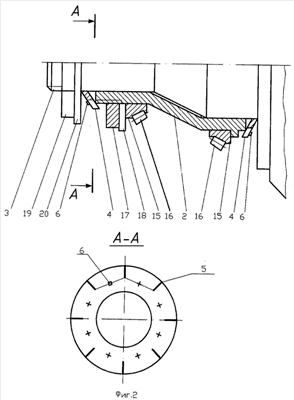

Изобретение относится к транспортным средствам и может быть применено для обеспечения непрерывного автоматического регулирования схождения управляемых колес автомобиля в движении. Устройство содержит управляемые колеса, втулки, конусные шайбы с гайками их крепления на осях, тензодатчики, оси с поворотными кулаками, источник электропитания, электромагнитную катушку, распределительное устройство, емкость с рабочей жидкостью, насос и поперечную тягу с реверсивным механизмом. Тензодатчики, закрепленные на боковых поверхностях конусных шайб, являются датчиками боковой реакции дороги и соединены по мостовой схеме с источником электропитания и электромагнитной катушкой. Сердечник электромагнитной катушки жестко связан с золотником распределительного устройства потока рабочей жидкости, сообщенного с емкостью для рабочей жидкости, насосом и гидроцилиндром реверсивного механизма изменения рабочей длины поперечной рулевой тяги. Конусные шайбы со стороны большего диаметра имеют разрезы по образующим поверхностей этих шайб, которые образуют лепестки. Тензодатчики, соединяемые между собой, устанавливаются на этих лепестках на середине линий, соединяющих внутренние концы соседних разрезов. Достигается повышение надежности, чувствительности и точности непрерывного автоматического регулирования схождения управляемых колес автомобиля в движении. 2 ил.
