RU 2348913 С1, 10.03.2009. US 4795187 А, 03.01.1989. US 4493493 А, 15.01.1985. US 4716982 А, 05.01.1988.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Изобретатели:
Рассоха Владимир Иванович (RU) Щурин Константин Владимирович (RU) Исайчев Владимир Тимофеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Реферат

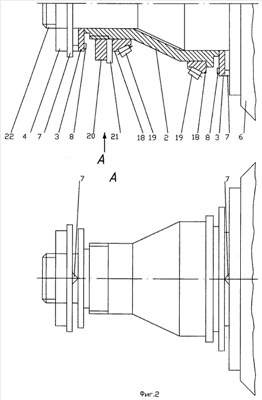

Изобретение относится к транспортным средствам и может быть применено для обеспечения непрерывного автоматического регулирования схождения управляемых колес автомобиля в движении. Устройство содержит управляемые колеса с подшипниками, оси с поворотными кулаками, втулки, кольца и шайбы с гайками крепления втулок и колец на осях, тензодатчики, источник электропитания, электромагнитную катушку, распределительное устройство, емкость с рабочей жидкостью, насос и поперечную тягу с реверсивным механизмом. Тензодатчики, установленные на торцевых поверхностях колец, являются датчиками боковой реакции дороги и соединены по мостовой схеме с источником электропитания и электромагнитной катушкой. Сердечник электромагнитной катушки связан с золотником распределительного устройства потока рабочей жидкости, сообщенного с емкостью для рабочей жидкости, насосом и гидроцилиндром реверсивного механизма изменения рабочей длины поперечной рулевой тяги. Кольца выполнены в виде плоских шайб. Внутренние торцевые поверхности поворотных кулаков и шайб крепления втулок и колец на осях имеют по два диаметрально расположенных упора в виде треугольных призм, в ребра которых упираются кольца, на которых закреплены тензодатчики. Достигается повышение чувствительности и точности непрерывного автоматического регулирования схождения управляемых колес автомобиля в движении. 2 ил.
