RU 2304062 С1, 10.08.2007. JP 2006013059 А, 12.01.2006. US 2001/0012199 А1, 09.08.2001. US 2003/0142481 A1, 31.07.2003.
Имя заявителя:
Открытое акционерное общество "Калужский завод электронных изделий" (RU)
Изобретатели:
Васеха Алексей Владимирович (RU) Никулин Георгий Леонидович (RU) Мизевич Владимир Владимирович (RU) Гуляев Юрий Владимирович (RU) Кузин Евгений Викторович (RU) Пануев Виталий Михайлович (RU)
Патентообладатели:
Открытое акционерное общество "Калужский завод электронных изделий" (RU)
Реферат

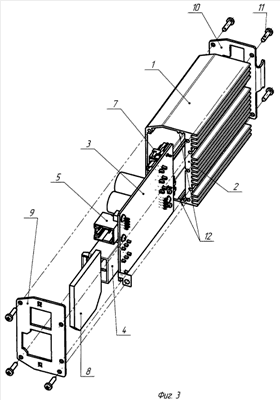

Изобретение относится к области машиностроения, а именно к устройству для управления электродвигателем электромеханического усилителя рулевого управления. Устройство для управления электродвигателем содержит корпус, установленную внутри корпуса печатную плату, на которой смонтированы компоненты электрической схемы устройства и установлены разъемы. Разъемы расположены на противоположных краях печатной платы. Устройство снабжено прокладкой из теплопроводящего материала и двумя заглушками с отверстиями, имеющими профиль, соответствующий профилю колодок электрических разъемов печатной платы. Корпус выполнен в виде вытянутого короба с открытыми торцами, к которым прикреплены заглушки. Одна из стенок корпуса выполнена с внешними ребрами и является основанием, а на прилегающих к ней стенках корпуса имеются фиксирующие элементы, в которых установлена печатная плата. Между печатной платой и основанием корпуса размещена прокладка из теплопроводящего материала. Достигается снижение веса и уменьшение габаритов блока электроусилителя рулевого управления. 3 з.п. ф-лы, 6 ил.
