| РУЛЕВОЙ МЕХАНИЗМ ТРАНСПОРТНОГО СРЕДСТВА СО ВСТРОЕННЫМ УСИЛИТЕЛЕМ |  |
Номер публикации патента: 2172693 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B62D005/22 | | Аналоги изобретения: | DE 4012936 A1, 31.10.1990. SU 9219924 A, 23.04.1982. SU 995483 A, 28.11.1982. US 4895037 A, 23.01.1990. |
| Имя заявителя: | Открытое акционерное общество Кировоградский проектно-конструкторско-технологический институт "МАШТЕХКОМПЛЕКС" (UA) | | Изобретатели: | Подгаецкий Михаил Матвеевич (UA)
Поветкин Сергей Михайлович (UA)
Беляковский Роман Павлович (UA) | | Патентообладатели: | Открытое акционерное общество Кировоградский проектно-конструкторско-технологический институт "МАШТЕХКОМПЛЕКС" (UA)
Верисоцкий Владимир Михайлович (UA)
Подгаецкий Михаил Матвеевич (UA) |
Реферат | |

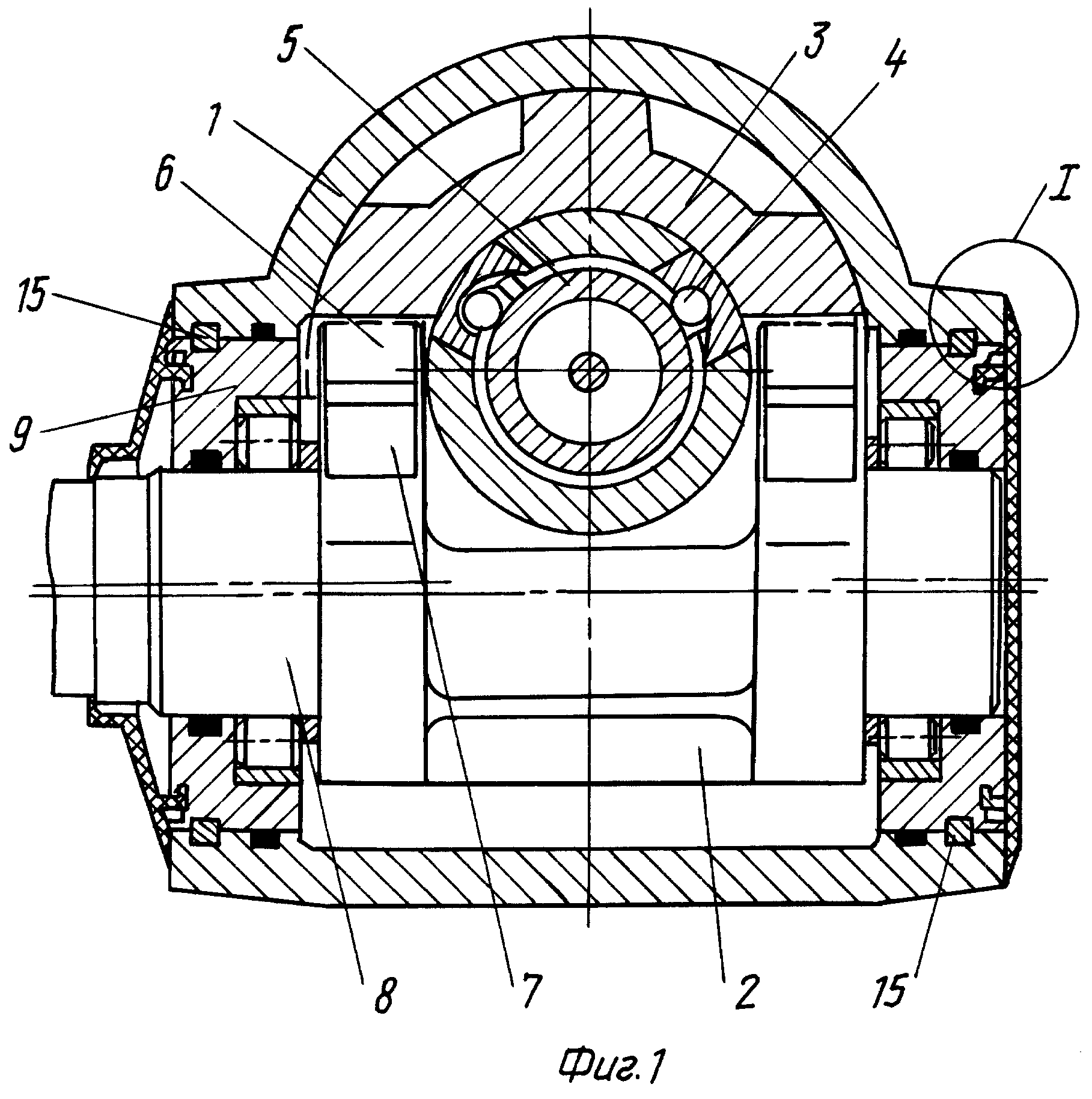

Изобретение относится к транспортному машиностроению, в частности к рулевым механизмам со встроенным усилителем. Рулевой механизм содержит корпус, камеру, поршень с зубчатой рейкой, которая находится в зацеплении с зубчатым сектором вала. Вал установлен в эксцентрических втулках, которые сопрягаются с внутренней цилиндрической поверхностью корпуса. Буртики эксцентрических втулок зачеканены в корпусные канавки. На внешних поверхностях эксцентрических втулок и на цилиндрической поверхности корпуса выполнены оппозитно друг другу канавки одинакового профиля, в которых размещена закладная проволока. Технический результат выражается в уменьшении гидравлического люфта. 1 з.п. ф-лы, 3 ил.
|
