| СПОСОБ РАБОТЫ И УСТРОЙСТВО ЭЛЕКТРИЧЕСКОГО БЛОКА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ |  |
Номер публикации патента: 2164484 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B62D005/04 | | Аналоги изобретения: | GB 2170764 A, 13.08.1986. GB 851375 A, 19.10.1960. SU 486307 A, 30.09.1975. EP 0361726 A1, 04.04.1990. |
| Имя заявителя: | Открытое акционерное общество "АВТОВАЗ" | | Изобретатели: | Муханов М.Л. | | Патентообладатели: | Открытое акционерное общество "АВТОВАЗ" |
Реферат | |

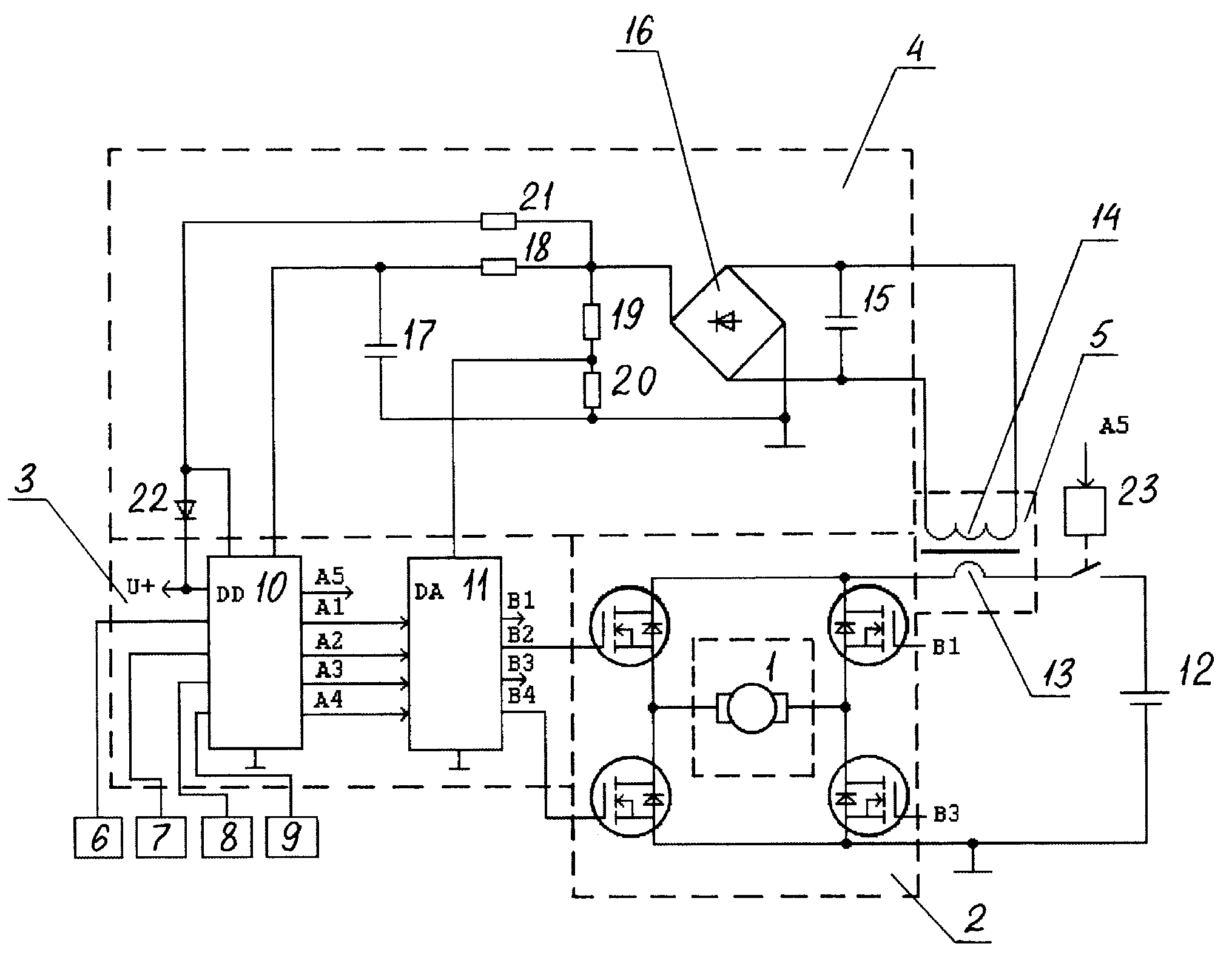

Изобретение относится к электрическим системам усилителя рулевого управления автомобиля. В соответствии с сигналами датчиков крутящего момента на рулевом валу и скорости транспортного средства управляют работой реверсивного электродвигателя. При этом сигналы датчиков подают на входы системы управления, а с выходов снимают управляющий сигнал, который подают на силовую мостовую схему включения электродвигателя. Сигнал о величине тока в якоре определяют датчиком тока, в качестве которого используют трансформатор тока. Первичную обмотку последнего включают в цепь прерывистого тока между силовой мостовой схемой и источником питания. В состав системы управления включают микропроцессор, на который подают сигналы датчиков, и аналоговую часть, с выходов которой снимают управляющий сигнал. Сигнал о величине тока со вторичной обмотки трансформатора тока подают через выпрямитель и интегрирующую цепь на вход микропроцессора системы управления, а через выпрямитель и делитель - на вход ее аналоговой части. Предложенный электрический блок характеризуется повышенной эксплуатационной надежностью. 2 с. и 10 з.п.ф-лы, 1 табл., 1 ил.
|
