| СЕРВОПРИВОД С МАЛЫМИ ПУЛЬСАЦИЯМИ МОМЕНТА |  |
Номер публикации патента: 2162041 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B62D005/04 | | Аналоги изобретения: | US 5623409 А, 22.04.1997. RU 2009930 С1, 30.03.1994. RU 94019975 А, 10.07.1996. |
| Имя заявителя: | Общество с ограниченной ответственностью Научно-производственное предприятие "Эметрон" | | Изобретатели: | Коломейцев Л.Ф.
Пахомин С.А.
Сулейманов У.М.
Прокопец И.А.
Звездунов Д.А.
Коломейцев В.Л.
Крайнов Д.В. | | Патентообладатели: | Общество с ограниченной ответственностью Научно-производственное предприятие "Эметрон" |
Реферат | |

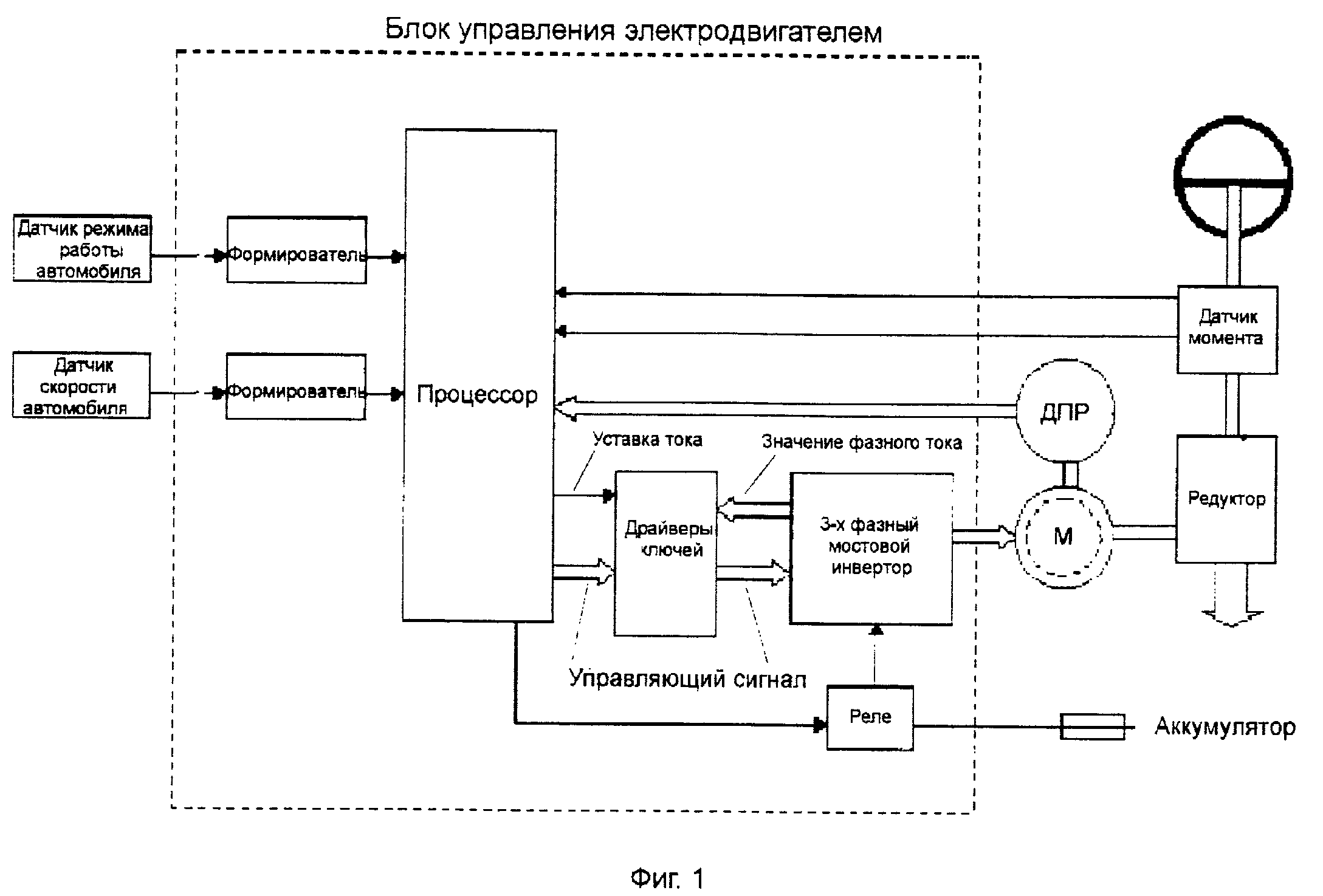

Изобретение относится к электрическим сервоприводам и предназначено для использования при управлении вращающим моментом на валу механизмов с повышенными требованиями к уровню пульсаций момента на малых частотах вращения. Сервопривод содержит датчик момента на валу, электродвигатель, связанный с валом механизма и состоящий из зубчатого статора с обмоткой и зубчатого безобмоточного ротора, датчик положения ротора электродвигателя, блок управления, задающее устройство, формирующее необходимые сигналы для блока управления. Для снижения пульсаций на валу электродвигатель выполнен трехфазным с числом зубцов на статоре 12, а на роторе 8. Его магнитная система выполнена со взаимным скосом зубцов ротора и статора на величину (0,05 - 0,25)t2, при этом ширина коронки зубцов статора по воздушному зазору bz1=(0,3-0,36)t2, а ротора bz2=(0.39-0.45)t2, где t2 - зубцовый шаг по ротору. Устройство характеризуется упрощенной конструкцией за счет применения трехфазного реактивного индукторного электродвигателя со специально сформированной геометрией зубцовой зоны. 2 з.п.ф-лы, 9 ил.
|
