| РУЛЬ |  |
Номер публикации патента: 2168436 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B62D001/04 | | Аналоги изобретения: | SU 1435501 A1, 07.11.1988. DE 3717002 A1, 08.12.1988. JP 63-53066 A1, 21.10.1988. JP 61-40584 A1, 10.09.1986. |
| Имя заявителя: | Открытое акционерное общество "Пластик" | | Изобретатели: | Симонов В.Ф.
Князев А.Ф.
Денисов В.А.
Краснов В.И. | | Патентообладатели: | Открытое акционерное общество "Пластик"
Государственное учреждение "Таланты России" |
Реферат | |

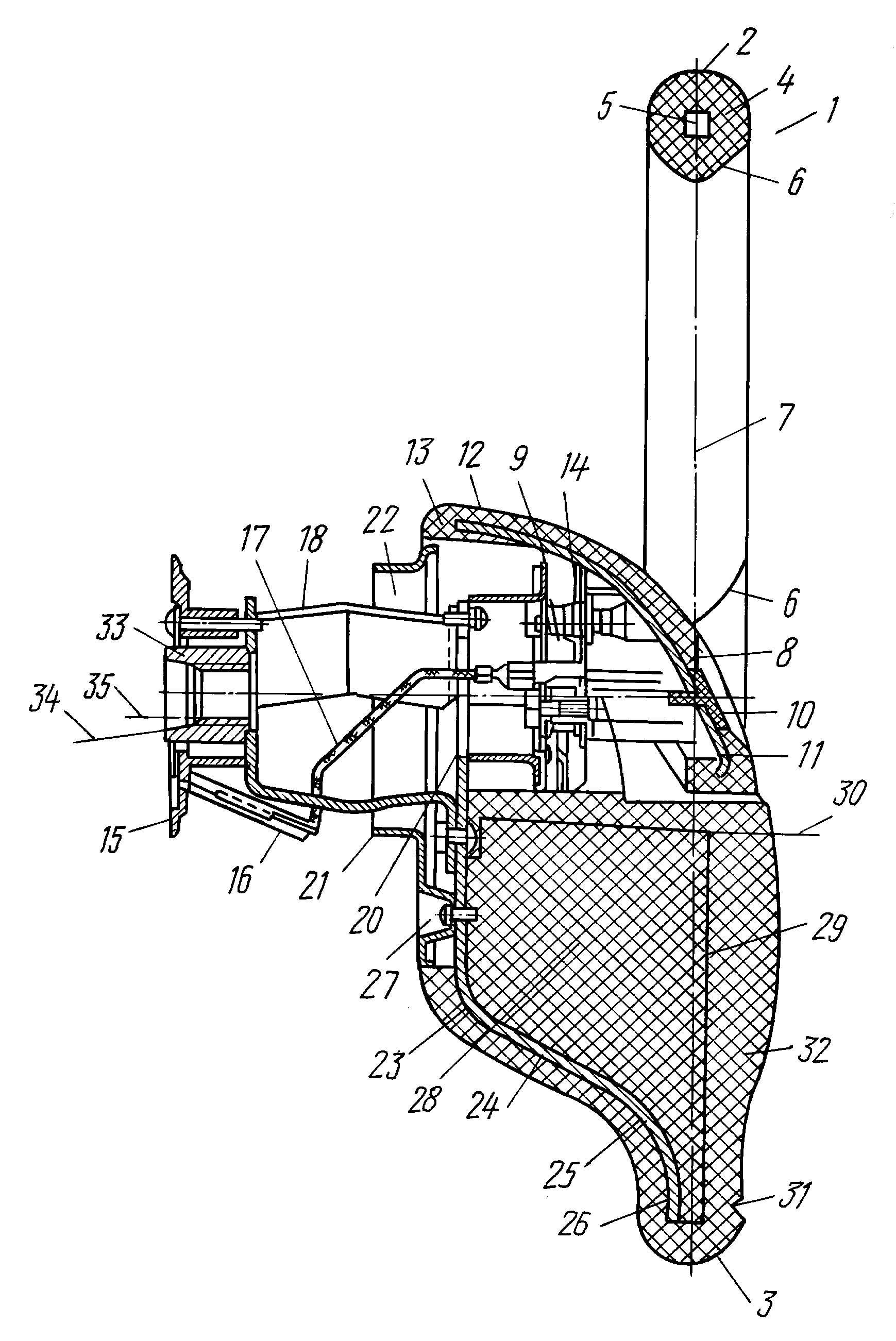

Изобретение относится к объектам автомобильного производства. Сущность изобретения: руль выполнен в виде замкнутого тороидального профиля его рабочей части, закрепленной к оппозитно расположенным ребрам, снабжен передающим электрический сигнал устройством и имеет с ребром жесткое и перфорированное соединение. Внешний контур руля выполнен в пределах π по окружности, а оппозитно расположенная часть руля также в пределах π выполнена в виде части эллипса. Сечение руля выполнено с элементом армирования и ограничено с внутренней стороны криволинейным переходом, жестко соединенным с элементом армирования. Лицевая сторона последнего выполнена по касательной к его криволинейному профилю. Элемент армирования установлен с возможностью равнопрочного соединения по отношению к поверхностному слою сигнального нажимного элемента с торцовым эллипсовидным захватом по площади контактной зоны, обеспечивающей замыкание разомкнутого контакта электрической цепи и передающей надлежащий потенциал к элементу армирования за счет наличия проводников, закрепляемых на нем. Сечение руля выполнено с последовательно изменяющимся по форме профилем, служащим для повышения прочности нижней части руля, и имеет пересекающие упомянутый профиль отверстия для размещения в них крепежных элементов, устанавливаемых относительно сечения основного технологического массива неметаллической части руля. На внутреннем профиле руля имеется криволинейная канавка, граничащая с профилем торцовых зон единого ребра, имеющего с нижней частью руля фасонные и оппозитно расположенные окна с округлыми плавными сопряжениями в виде впадин и криволинейного выступа. Жестко закрепленная переходная втулка, используемая для установки руля, снабжена переходным установочным конусом и резьбовым переходом. Технический результат заключается в улучшении дизайна и увеличении пассивной безопасности при управлении автомобилем. 1 ил.
|
