SU 1794749 A1, 15.02.1993. SU 424755, 23.09.1974. RU 2006138653 A, 10.05.2008. US 4728063 A1, 01.03.1988.
Имя заявителя:
Закрытое акционерное общество "Научно-производственный центр "Промэлектроника" (ЗАО "НПЦ "Промэлектроника") (RU)
Изобретатели:
Тильк Игорь Германович (RU) Гнитько Ростислав Васильевич (RU) Сергеев Борис Сергеевич (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственный центр "Промэлектроника" (ЗАО "НПЦ "Промэлектроника") (RU)
Реферат

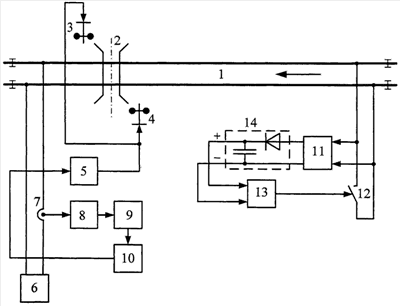

Устройство относится к средствам безопасности движения в местах пересечения железнодорожного, автомобильного движения, а именно к сигнальным устройствам, предупреждающим дорожный транспорт, что приближается рельсовый транспорт. Устройство содержит схему управления переездными светофорами, выход которой соединен с входами переездных светофоров, рельсовую цепь участка приближения к переезду, имеющую аппаратуру питающего и релейного концов. В состав аппаратуры питающего конца рельсовой цепи входит источник переменного тока, первый из выходов которого подключен к одному из рельсов питающего конца рельсовой цепи. В аппаратуру питающего конца рельсовой цепи введены датчик тока, выпрямитель, пороговый усилитель и безопасный динамический элемент. В аппаратуру релейного конца рельсовой цепи введены источник электропитания, накопитель напряжения, генератор импульсов и ключ, управляющий вход которого соединен с выходом генератора импульсов, питающие входы которого подключены к выходам накопителя напряжения, входами соединенного с выходами источника электропитания. Силовые электроды ключа подключены к входам источника электропитания и к рельсам релейного конца рельсовой цепи, а другой рельс питающего конца рельсовой цепи через первичную цепь датчика тока соединен с вторым выходом источника переменного тока. Вторичная цепь датчика тока подключена к входу выпрямителя, выход которого соединен с входом порогового усилителя, выходом подключенного к входу безопасного динамического элемента, выход которого соединен с управляющим входом схемы управления переездными светофорами. Достигается повышение безопасности движения в местах пересечения железнодорожного и автоматического движения. 1 ил.
