RU 2412845 C2, 27.02.2011. RU 17504 U1, 10.04.2001. RU 83474 U1, 10.06.2009. RU 94937 U1, 10.06.2010. CN 2220408 Y, 21.02.1996. US 3696244 A, 03.10.1972.
Имя заявителя:
Общество с ограниченной ответственностью "Научно-Технический Центр Информационные Технологии" (RU)
Изобретатели:
Фадеев Валерий Сергеевич (RU) Семашко Николай Александрович (RU) Васин Валерий Викторович (RU) Емельянов Евгений Николаевич (RU) Конаков Александр Викторович (RU) Чигрин Юрий Леонидович (RU) Штанов Олег Викторович (RU) Ободовский Юрий Васильевич (RU) Паладин Николай Михайлович (RU) Пенкин Александр Григорьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Научно-Технический Центр Информационные Технологии" (RU)
Реферат

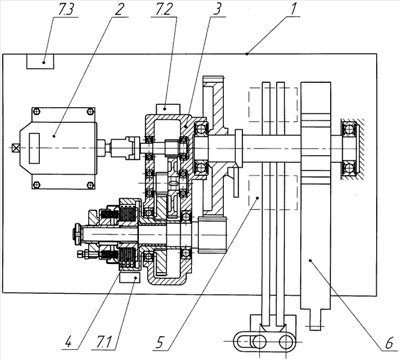

Изобретение относится к устройствам железнодорожной автоматики, а именно к устройствам для контроля и управления стрелочными электроприводами. Стрелочный электропривод содержит корпус, электродвигатель, редуктор с фрикционной муфтой, автопереключатель, шибер и устройство контроля состояния электропривода. Устройство контроля состояния электропривода состоит, как минимум, из двух преобразователей акустической эмиссии (АЭ), усилителя сигнала АЭ, системного блока и персонального компьютера с программным обеспечением. Системный блок состоит из блока регистрации сигналов АЭ, системного контролера. Блок регистрации сигналов АЭ содержит микрокомпьютер, оснащенный сигнальным процессором, блоком памяти, интерфейсами, входной согласующий усилитель, высокоскоростной аналого-цифровой преобразователь. Компьютер во время контроля объекта накапливает информацию, регистрируемую блоком цифровой регистрации сигналов АЭ, обрабатывает ее и передает в устройство сравнения. Результаты состояния стрелочного электропривода выводятся на дисплей компьютера. Решение направлено на расширение функциональных возможностей стрелочного электропривода. 1 ил., 1 табл.
