Имя заявителя:
Закрытое акционерное общество "Научно-производственный центр "Промэлектроника" (ЗАО "НПЦ "Промэлектроника") (RU)
Изобретатели:
Тильк Игорь Германович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственный центр "Промэлектроника" (ЗАО "НПЦ "Промэлектроника") (RU)
Реферат

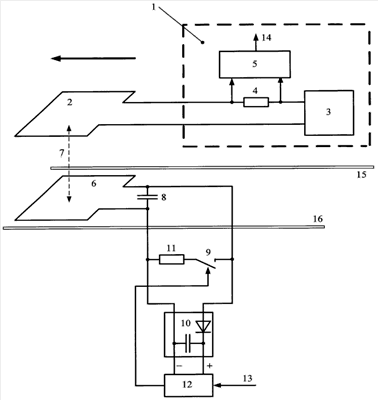

Изобретение относится к путевым устройствам, взаимодействующим с локомотивом, у которых передача информации осуществляется с помощью электромагнитного излучения. Устройство содержит локомотивную аппаратуру, которая состоит из генератора переменного напряжения и локомотивной катушки индуктивности, первый вывод которой подключен к одному из выходов генератора переменного напряжения. Устройство также содержит путевую аппаратуру, состоящую из резонансного конденсатора и путевой катушки индуктивности, индуктивно связанной с локомотивной катушкой индуктивности при помощи электромагнитного поля. Параллельно выводам путевой катушки подключен резонансный конденсатор. В локомотивную аппаратуру введен токовый резистор и локомотивный микроконтроллер. В путевую аппаратуру введены шунтирующий ключ, шунтирующий резистор, блок электропитания и путевой микроконтроллер. Токовый резистор локомотивной аппаратуры подключен между вторым выводом локомотивной катушки индуктивности и другим выходом генератора переменного напряжения, а входы локомотивного микроконтроллера соединены с первым и вторым выводами токового резистора. Параллельно резонансному конденсатору путевой аппаратуры подключены входы блока электропитания и цепь, состоящая из последовательного соединения шунтирующего резистора и выводов шунтирующего ключа, управляющий вход которого соединен с управляющим выводом путевого микроконтроллера, а выходы блока электропитания подключены к питающим входам путевого микроконтроллера. Управляющий вывод путевого микроконтроллера является входом информации, предназначенной для передачи на локомотивную аппаратуру. Достигается увеличение информативности и скорости передаваемых данных. 1 ил.
