RU 2181679 С2, 27.04.2002. US 5620156 А, 15.04.1997. SU 1792857 A1, 07.02.1993.
Имя заявителя:
Общество с ограниченной ответственностью "НТЦ Информационные Технологии" (RU)
Изобретатели:
Васин Валерий Викторович (RU) Емельянов Евгений Николаевич (RU) Конаков Александр Викторович (RU) Фадеев Валерий Сергеевич (RU) Чигрин Юрий Леонидович (RU) Штанов Олег Викторович (RU) Ободовский Юрий Васильевич (RU) Паладин Николай Михайлович (RU) Егоров Евгений Иванович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "НТЦ Информационные Технологии" (RU)
Реферат

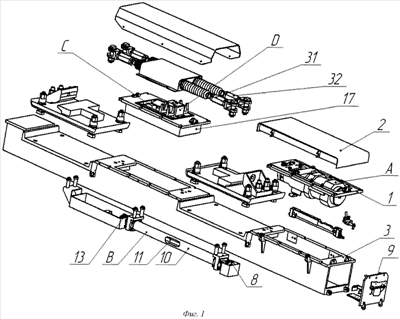

Изобретение относится к стрелочным электроприводам железнодорожной автоматики и телемеханики невзрезного типа и предназначено для перевода, замыкания и контроля положения остряков. Способ контроля соединения остряка с шиберами и прилегания остряка к рамному рельсу заключается в использовании контрольного шибера. Контрольный шибер расположен на модуле прямолинейного движения вместе с основным шибером. В замкнутом положении остряков контрольный шибер, как и основной шибер, удерживают остряки в одном из крайних положений. Остряки удерживаются в замкнутом положении, если произойдет размыкание основного шибера и остряка. При перемещении остряков основным шибером контролируют наличие соединений остряков с обоими шиберами. В положении замыкания остряков контролируют прилегание остряков к рамному рельсу. Устройство для осуществления контроля соединения остряка с шиберами и прилегания остряка к рамному рельсу и замыкания остряков содержит модуль привода, модуль прямолинейного движения, трансмиссионный модуль, модуль запирающего устройства, механизмы для контроля остряков, корпус в виде шпалы, вмещающий привод, устройство прямолинейного движения, запирающее устройство. Технический результат заключается в повышении надежности работы стрелочного электропривода. 2 н. и 5 з.п. ф-лы, 7 ил.
