| ВИНТОВОЙ СТРЕЛОЧНЫЙ ЭЛЕКТРОПРИВОД С ВНУТРЕННИМ ЗАМЫКАНИЕМ ШИБЕРА |  |
Номер публикации патента: 2181679 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B61L005/06 | | Аналоги изобретения: | РЕЗНИКОВ Ю.М. Электроприводы железнодорожной автоматики и телемеханики. - М.: Транспорт, с. 84, 1985. SU 1837026 A1, 30.08.1993. SU 1689173 A, 07.11.1991. WO 98/54024, 03.12.1998. EP 0810138 A1, 03.12.1997. EP 0712772 A2, 22.05.1996. |
| Имя заявителя: | Российский государственный открытый технический университет путей сообщения | | Изобретатели: | Минаков Е.Ю. | | Патентообладатели: | Российский государственный открытый технический университет путей сообщения |
Реферат | |

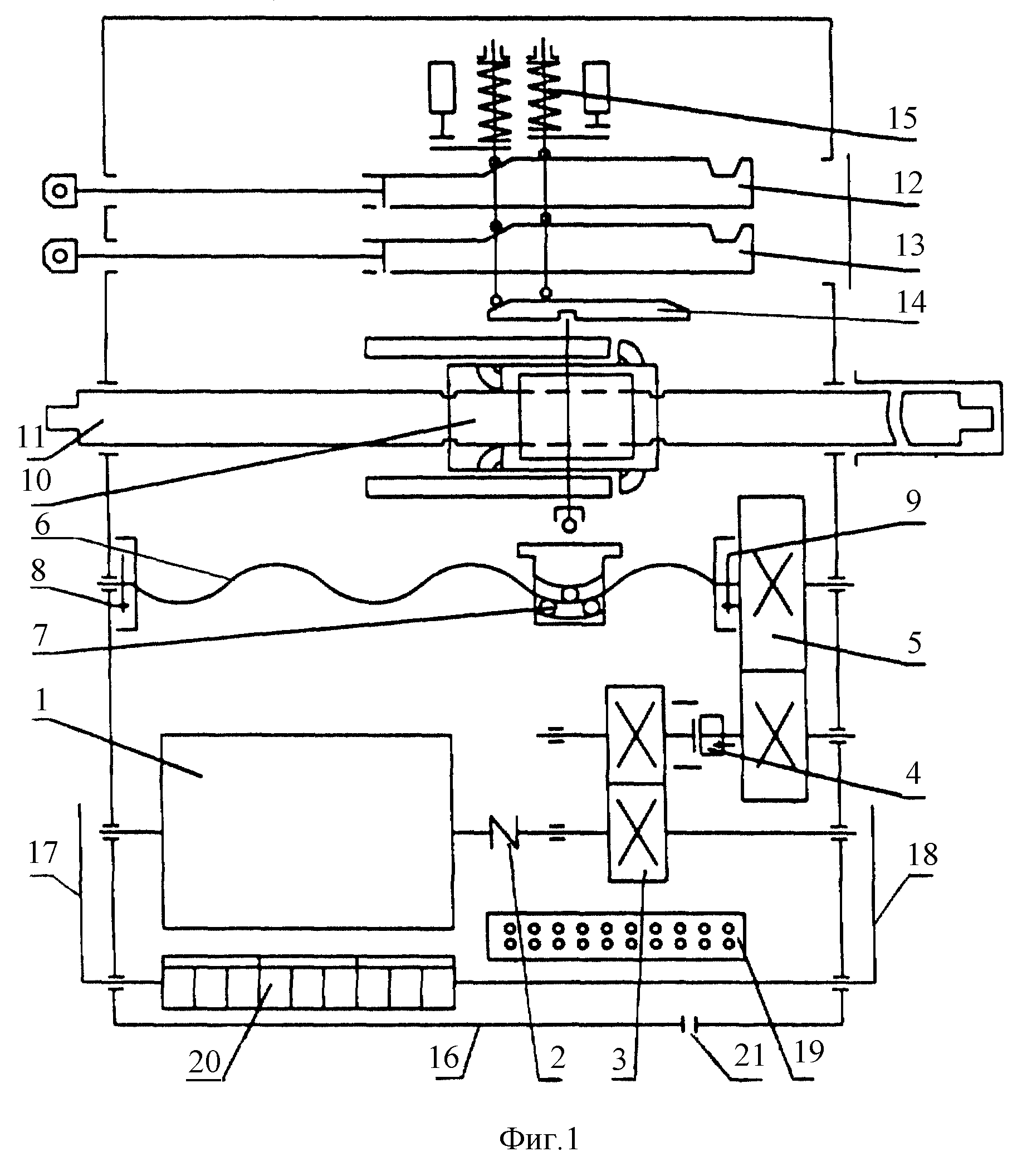

Изобретение относится к железнодорожной автоматике и телемеханике, в частности к стрелочным электроприводам. Стрелочный электропривод содержит смонтированные в общем корпусе электродвигатель, муфту, ШВП качения, вспомогательные узлы, и механизм замыкания шибера. Механизм замыкания шибера включает в себя связанные с шибером круглого сечения корпус замка, в котором удерживаются симметрично две пары кулачков и вместе с корпусом и шибером представляют единую подвижную конструкцию, а также толкатель, который выполнен с возможностью перемещения вдоль направляющей и имеет жесткую связь с гайкой ШВП качения, имеющей фрикционные ограничители хода гайки, и упор. Технический результат - упрощение конструкции, повышение надежности, увеличение срока службы, 1 з.п. ф-лы, 6 ил.
|
