| ВИНТОВОЙ СТРЕЛОЧНЫЙ ЭЛЕКТРОПРИВОД С ВНУТРЕННИМ ЗАМЫКАНИЕМ ШИБЕРА, ВЗРЕЗНОЙ, ДЛЯ РАБОТЫ С ВНЕШНИМИ ЗАМЫКАТЕЛЯМИ ОСТРЯКОВ СТРЕЛКИ И ПОДВИЖНЫХ СЕРДЕЧНИКОВ КРЕСТОВИН |  |
Номер публикации патента: 2181678 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B61L005/06 | | Аналоги изобретения: | SU 1837026 A1, 30.08.1993. РЕЗНИКОВ Ю.М. Электроприводы железнодорожной автоматики и телемеханики. - М.: Транспорт, с. 84, 1985. WO 98/54024, 03.12.1998. DE 1241480 A1, 01.06.1967. DE 1259930 A1, 01.02.1968. EP 0467865 A1, 22.01.1992. DE 2606664 B2, 07.05.1981. EP 0796777 A1, 24.09.1997. |
| Имя заявителя: | Российский государственный открытый технический университет путей сообщения | | Изобретатели: | Минаков Е.Ю. | | Патентообладатели: | Российский государственный открытый технический университет путей сообщения |
Реферат | |

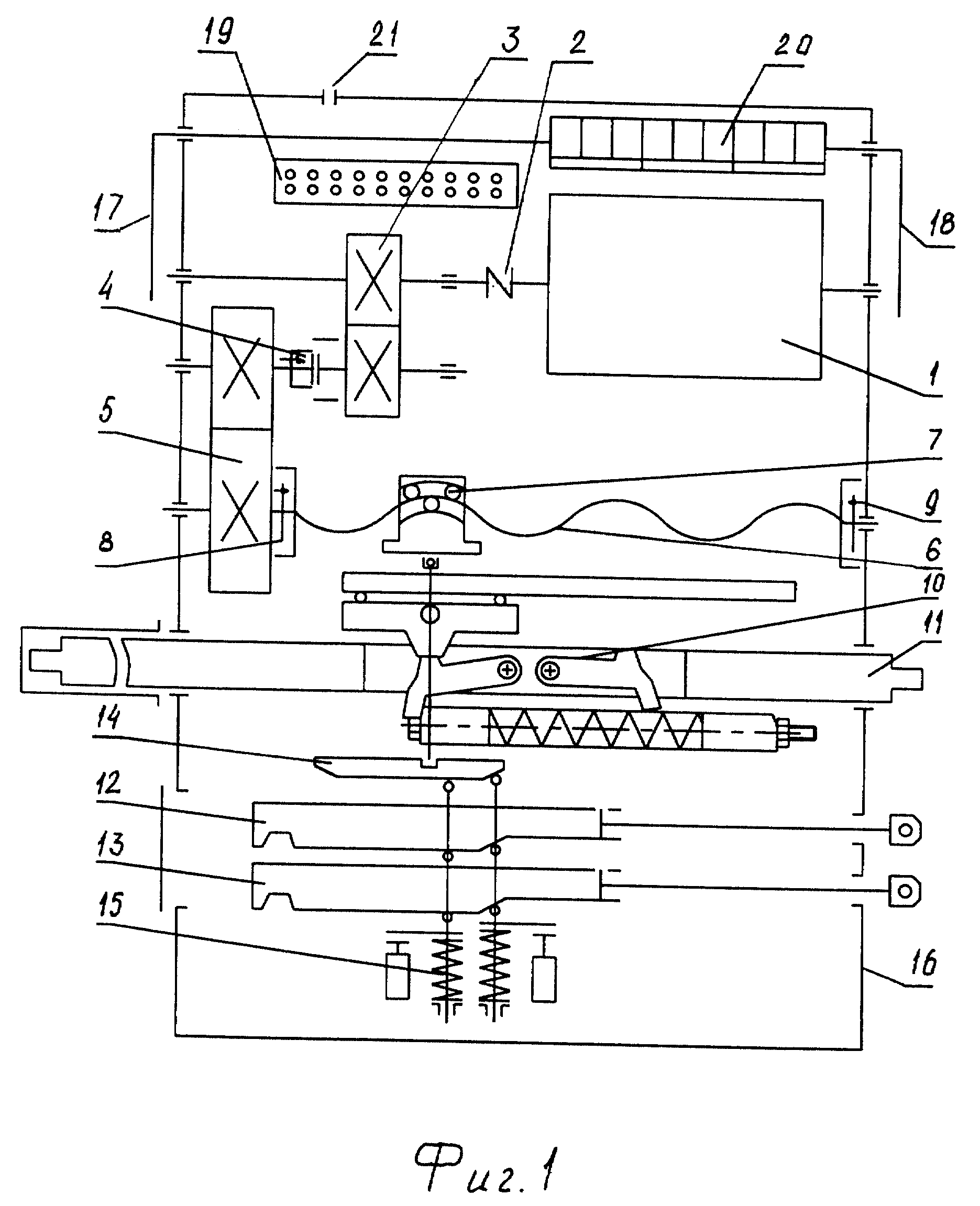

Изобретение относится к области железнодорожной автоматики и телемеханики, в частности к стрелочным электроприводам взрезного типа. Стрелочный электропривод содержит смонтированные в общем корпусе электродвигатель, муфту, ШВП качения, вспомогательные узлы и механизм замыкания и взреза шибера. Механизм замыкания и взреза шибера включает в себя связанные с шибером круглого сечения корпус замка, в котором раздельно в двух плоскостях на осях закреплены два кулачка и вместе с корпусом и шибером представляют единую подвижную конструкцию, а также толкатель, который выполнен с возможностью перемещения вдоль направляющей и имеет жесткую связь с гайкой ШВП качения, имеющей фрикционные ограничители хода гайки, и упругий упор. Также стрелочный электропривод содержит контрольную систему следящего типа, основанную на независимом контроле остряков и механизма. Технический результат - упрощение конструкции, повышение безопасности движения поездов. 1 з.п. ф-лы, 6 ил.
|
