УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УГЛА НАБЕГАНИЯ КОЛЕСА ПОДВИЖНОЙ ЕДИНИЦЫ НА РЕЛЬС

Номер публикации патента: 2174083

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 99103267/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B61L009/04
Аналоги изобретения: RU 2108251 С1, 10.04.1998. RU 2061610 C1, 10.06.1996. RU 2109250 С1, 10.04.1998. US 5133521 A, 28.07.1992. DE 3681575 A1, 04.01.1991. GB 2178169 A, 04.02.1987. RU 2109250 A, 20.04.1998.

Имя заявителя: Уральское отделение Всероссийского научно-исследовательского института железнодорожного транспорта
Изобретатели: Глаголев Е.В.
Зыков Ю.В.
Колчин В.В.
Патентообладатели: Уральское отделение Всероссийского научно-исследовательского института железнодорожного транспорта

Реферат

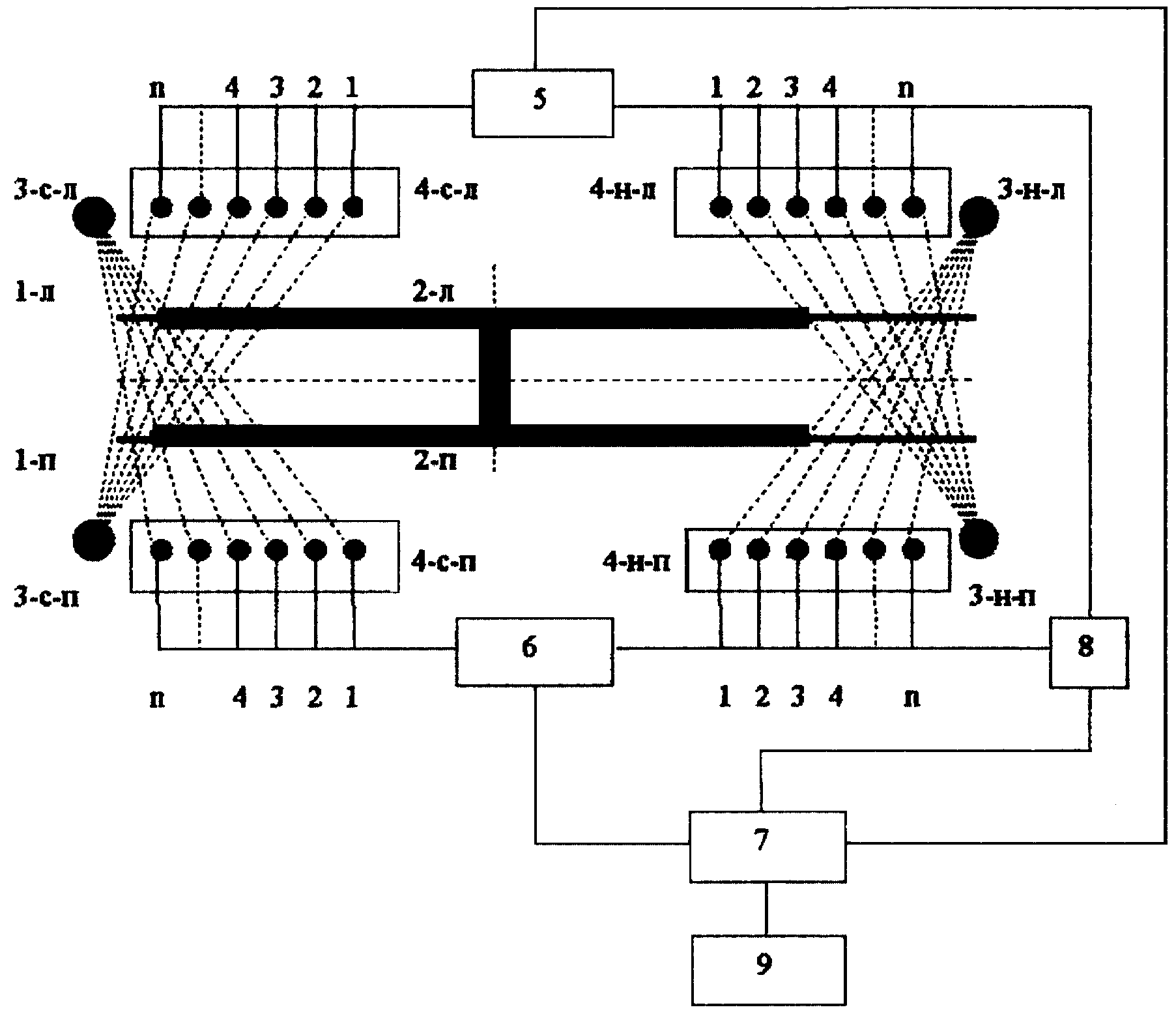

Изобретение предназначено для оценки угла набегания на рельс колеса вагонов и локомотивов. Устройство содержит светоизлучатели, ориентированные в противоположные стороны от продольной оси рельсового пути. Перед светоизлучателями по ходу движения расположены светоприемники. Каждый из светоприемников выполнен в виде линейки из N расположенных с фиксированным шагом фотоэлементов. Правая и левая линейки установлены параллельно и симметрично относительно продольной оси рельсовой колеи в зоне засветки соответственно левым и правым светоизлучателем. Имеются также блок обработки и регистратор. Расстояние между первыми по ходу движения фотоэлементами основного и дополнительного комплектов не превышает длину теневой проекции хорды колеса по уровню сканирования на линию расположения светоприемных линеек, а расстояние между последними по ходу движения фотоэлементами основного и дополнительного комплектов не менее длины теневой проекции хорды колеса по уровню сканирования на линию расположения светоприемных линеек. Блок обработки состоит из двух счетчиков разности затемненных фотоэлементов, полусумматора и синхронизатора. Технический результат - уменьшение погрешности измерений. 1 ил.
