УЛЬТРАЗВУКОВОЙ СПОСОБ КОНТРОЛЯ ГОЛОВКИ РЕЛЬСОВ

Номер публикации патента: 2184374

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2001123742/28		Получить полное описание патента

Реферат

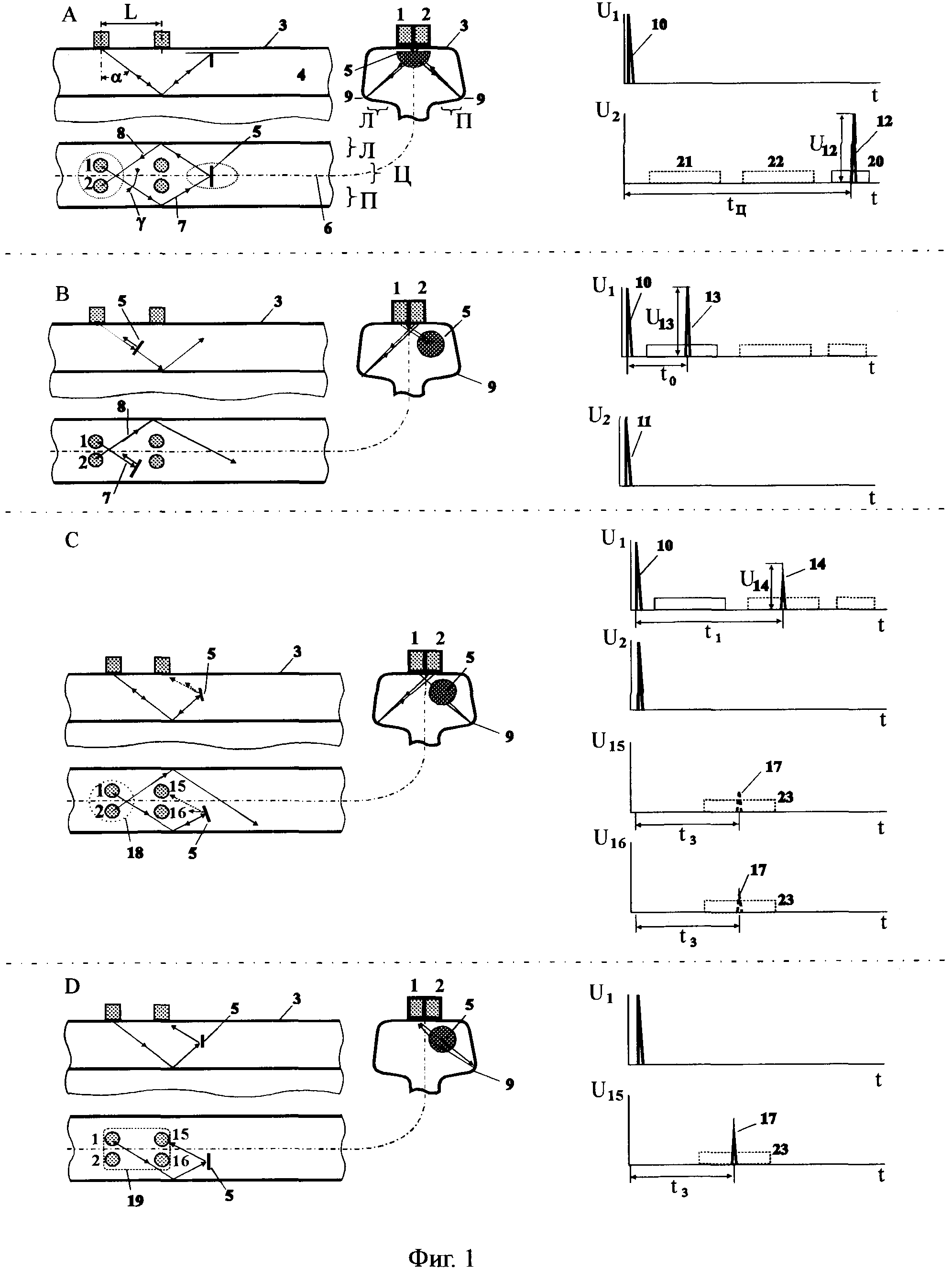

Изобретение относится к неразрушающему контролю материалов и может быть использовано при ультразвуковой дефектоскопии железнодорожных рельсов и других длинномерных изделий. Повышение надежности и достоверности ультразвукового контроля головки рельсов достигается за счет того, что на поверхность катания головки рельса на его продольной оси устанавливают пару наклонных электроакустических преобразователей, развернутых под одинаковыми острыми углами относительно продольной оси рельса к боковым граням головки рельса, перемещают преобразователи вдоль продольной оси рельса, излучают и принимают ультразвуковые колебания в заданных временных зонах и но параметрам принятых колебаний судят о наличии дефекта. На продольной оси устанавливают вторую пару преобразователей с идентичными параметрами, углы ввода ультразвуковых колебаний в металл рельса и углы разворота первой пары преобразователей выбирают из условия пересечения осей ультразвуковых лучей, переотраженных от зон радиусного перехода боковой и нижней граней головки рельса, на продольной оси поверхности катания. Расстояние между парами преобразователей наряду с углами ввода ультразвуковых колебаний и углами разворота второй пары преобразователей выбирают из условия приема сигналов от дефектов в виде поперечных трещин в боковых частях головки рельсов. О наличии и ориентации дефекта судят но совместному анализу принятых преобразователями сигналов. Эхо-сигналы от возможных дефектов выделяют в четырех временных зонах. Первая предназначена для приема эхо-сигналов от дефектов в боковой грани головки рельса при озвучивании их прямым ультразвуковым лучом, вторая зона - для приема второй парой преобразователей зеркально отраженных сигналов от дефектов в боковых частях головки рельсов, третья зона - для приема эхо-сигналов при озвучивании дефектов однократно отраженным от радиусного перехода боковой и нижней граней головки рельса ультразвуковым лучом, четвертая зона - для приема сигналов, излученных одним преобразователем и принятых другим преобразователем, после отражения их от уголкового отражателя, сформированного поперечной трещиной и поверхностью катания или горизонтальной трещиной. О расположении трещины в головке рельса и ее ориентации судят по совместному анализу принятых сигналов. 1 з.п.ф-лы. 2 ил.
