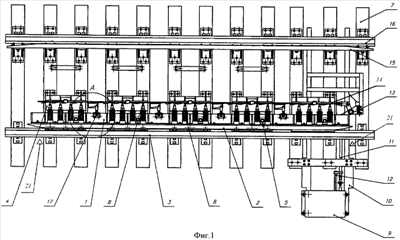

УСТРОЙСТВО ЗАГРАЖДАЮЩЕЕ БАЛОЧНОЕ

Номер публикации патента: 2436694

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010129454/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B61K007/02   B61K007/20
Аналоги изобретения: RU 2397901 C1, 27.08.2010. FR 2668441 A1, 30.04.1992. RU 2189917 C1, 27.09.2002. RU 2048342 С1, 20.11.1995. SU 38184 A1, 31.08.1934. US 3819017 А, 25.06.1974.

Имя заявителя: Открытое акционерное общество "Научно-исследовательский и проектно-конструкторский институт информатизации, автоматизации и связи на железнодорожном транспорте" (RU)
Изобретатели: Замышляев Алексей Михайлович (RU)
Николаев Андрей Викторович (RU)
Порохин Юрий Фёдорович (RU)
Розенберг Игорь Наумович (RU)
Савицкий Александр Григорьевич (RU)
Старшов Иван Петрович (RU)
Шаронов Евгений Алексеевич (RU)
Шнейдерман Евгений Рафаилович (RU)
Патентообладатели: Открытое акционерное общество "Научно-исследовательский и проектно-конструкторский институт информатизации, автоматизации и связи на железнодорожном транспорте" (RU)

Реферат


Изобретение относится к области железнодорожного транспорта, в частности к путевым тормозным устройствам железнодорожного транспорта, и предназначено для механизации процесса торможения и принудительного заграждения самопроизвольно движущихся вагонов. Устройство содержит установленные внутри колеи рельсового пути вдоль одного рельса, тормозную балку с шиной, а вдоль другого рельса - контррельс. Тормозная балка с помощью скользящих фигурных гаек и болтов закреплена на основаниях, неподвижно закрепленных на шейке рельса и шпалах, и снабжена пружинами, упирающимися в подвижную рейку, соединенную с рычажным механизмом, связанным через рабочую тягу с электроприводом. Пружины выполнены с регулируемыми устройствами. Подвижная рейка снабжена клиньями и возвратным механизмом для принудительного перемещения балки поперек пути. Регулируемые устройства пружин снабжены вращающимися роликами, упирающимися в подвижную рейку с клиньями при переводе балки в рабочее или нерабочее положение. Электропривод снабжен контрольной тягой и рычагами контроля положения тормозной балки. Достигается повышение эффективности торможения вагона за счет обеспечения равномерного распределения тормозного усилия колесам колесной пары вагона. 1 з.п. ф-лы, 3 ил.
