| ТУПИКОВЫЙ УПОР |  |
Номер публикации патента: 2172266 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B61K007/16 B61K007/04 | | Аналоги изобретения: | Инструкция по устройству, эксплуатации и перебазировке рельсовых путей строительных башенных кранов. - М.: Стройиздат, с.27, фиг.17, 1986. SU 1463602 A1, 07.03.1989. US 5836252, 17.11.1998. US 2762314, 11.09.1956. DE 2807267, 24.08.1978. SU 1770195 A1, 23.10.1992. US 3353502 A, 21.11.1967. |
| Имя заявителя: | Невзоров Лев Алексеевич | | Изобретатели: | Невзоров Л.А.
Инденбаум А.И.
Пазельский Г.Н.
Леонов П.А.
Андреев В.А.
Жуков В.Г. | | Патентообладатели: | Невзоров Лев Алексеевич
Инденбаум Анатолий Иосифович
Пазельский Глеб Николаевич
Леонов Павел Алексеевич
Андреев Виктор Александрович
Жуков Валентин Георгиевич |
Реферат | |

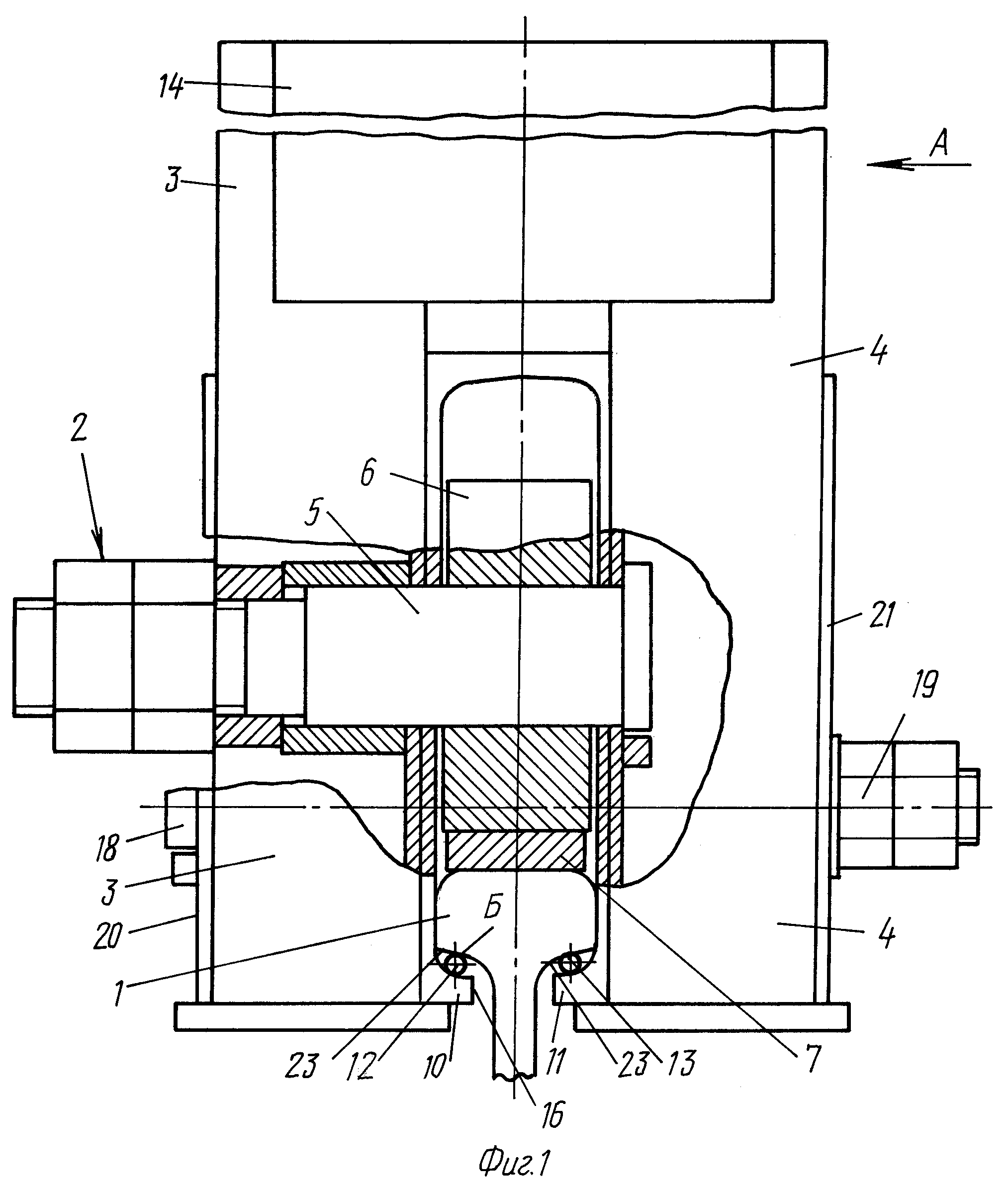

Изобретение относится к устройствам для ограничения движения преимущественно кранов на рельсовом ходу, может быть использовано на железнодорожном транспорте. Тупиковый упор содержит буфер, с которым связан установленный на рельсе рельсового пути захват, выполненный из двух связанных между собой болтовыми соединениями частей. На захвате посредством оси закреплен ролик. На рельсе между роликом и верхней поверхностью головки рельса установлен клин с фиксатором. Нижний горизонтальный конец каждой части захвата выполнен с обращенным к рельсу выступом. На выступе каждой части захвата закреплен подхват, который выполнен в виде цилиндрического элемента и расположен вдоль рельса с возможностью его взаимодействия с наклонной поверхностью головки рельса. Ось ролика расположена со смещением от вертикальной оси захвата в сторону от буфера. Между торцом каждого выступа захвата и рельсом образован зазор. Технический результат - повышение надежности работы тупикового упора. 2 з.п. ф-лы, 3 ил.
|
