SU 1111916 A1, 07.09.1984. UA 80618 C2, 10.10.2007. JP 55079713 A, 16.06.1980.
Имя заявителя:
Суслин Юрий Иванович (RU)
Изобретатели:
Суслин Юрий Иванович (RU)
Патентообладатели:
Суслин Юрий Иванович (RU)
Реферат

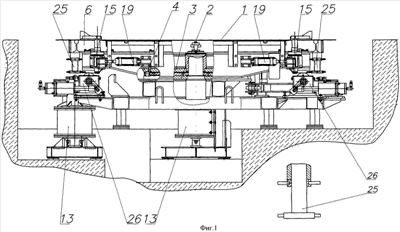

Установка разворота включает опорную раму и поворотную платформу, связанные опорным подшипником и цилиндром. На платформе установлен рельсовый путь, а ее центр вращения совпадает с пересечением осей технологических путей. Установка разворота снабжена цилиндрами скатывания, установленными жестко вдоль осей пересекающихся технологических путей. Поворотная платформа снабжена фиксаторами и рамкой прямоугольной формы. Каждый фиксатор выполнен из опорного клина, механизма разворота клина и цилиндра, а вместе они установлены попарно и симметрично относительно поперечной оси поворотной платформы с возможностью разворота под углом к ее плоскости. Наклонные поверхности опорных клиньев парных фиксаторов расположены встречно. Рамка установлена между рельсами поворотной платформы на опорах, расположенных вдоль ее продольной оси попарно, жестко закрепленных на рамке, и пазов, выполненных на поворотной платформе и обеспечивающих кронштейнам возможность перемещения в верхнем положении. Рамка снабжена опорами, установленными с возможностью взаимодействия с цилиндрами скатывания. Большие стороны рамки примыкают к рельсовому пути таким образом, что при ее развороте в вертикальной плоскости относительно одной из пары опор посредством цилиндра скатывания осуществляется подхват за реборды колесных пар тележки вагонов, расположенной в данный момент на поворотной платформе. Автоматизируется процесс разворота вагонной тележки, повышается безопасность движения. 1 з.п. ф-лы, 7 ил.
