US 6241058 B1, 05.06.2001. US 2974759 A, 14.03.1961. US 2933164 A, 19.04.1960. RU 21185 U1, 27.12.2001. WO 0202961 A1, 10.01.2002. RU 2246645 C1, 20.02.2005. US 42202223 A, 02.09.1980. Крылов В.И. и др. Тормозное оборудование железнодорожного подвижного состава. Справочник. - М.: Транспорт, 1989, с.357-365.

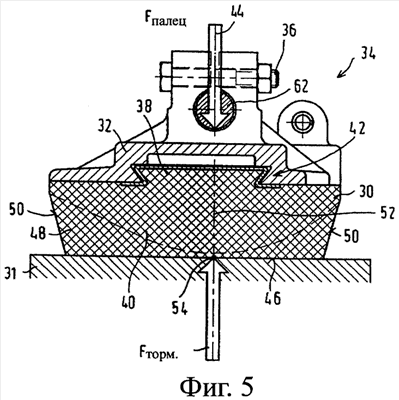

Изобретение относится к области железнодорожного транспорта, в частности к тормозным устройствам рельсового подвижного состава. Тормозное устройство содержит державку тормозной накладки, установленную с возможностью качания вокруг оси и несущую, по меньшей мере, одну тормозную накладку. Тормозная накладка имеет взаимодействующий с парой трения изнашиваемый объем. Геометрическая форма тормозной накладки выполнена таким образом, что при возникновении скошенного износа центр износа на тормозной накладке смещается так, что возникает противодействующий скошенному износу крутящий момент. Множество тормозных накладок в виде многоугольников выполнены относительно их державки с возможностью качания во все стороны. Поперечное сечение изнашиваемого объема тормозной накладки сужается в сторону пары трения в любой плоскости, перпендикулярной паре трения. Достигается уменьшение скошенного износа тормозной накладки и тем самым лучшее использование предусмотренного изнашиваемого объема. 4 з.п. ф-лы, 10 ил.
