ЕР 1785329 A1, 16.05.2007. US 3859821 А, 14.01.1975. ЕР 1342637 A1, 10.09.2003. SU 695852 A, 07.11.1979. RU 2154581 C1, 20.08.2000.
Имя заявителя:
ВОЙС ПАТЕНТ ГМБХ (DE)
Изобретатели:
КОНТЕТЗКИЙ Артур (DE)
Патентообладатели:
ВОЙС ПАТЕНТ ГМБХ (DE)
Приоритетные данные:
23.04.2009 EP EP09158552.1
Реферат

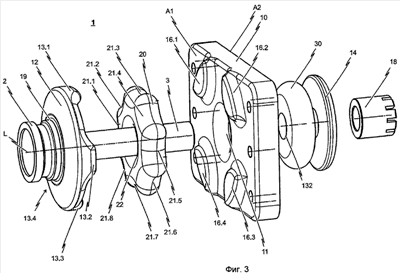

Изобретение относится к железнодорожному транспорту. Сцепка (1) содержит опорную пластину (10), выполненную с возможностью соединения с корпусом железнодорожного вагона, имеющую сквозное отверстие (11), через которое проходит концевая секция (3) соединительной тяги (2) со стороны корпуса железнодорожного вагона. Сцепка (1) также содержит упряжной прибор, расположенный на концевой секции (3) соединительной тяги (2) со стороны корпуса вагона, содержащий пластину (12) переднего амортизатора, прикрепленную к соединительной тяге (2) перед опорной пластиной (10) в продольном направлении (L) соединительной тяги, и пластину (14) заднего амортизатора. Пластина (14) заднего амортизатора прикреплена к соединительной тяге (2) позади опорной пластины (10) в продольном направлении (L) соединительной тяги. Упряжной прибор дополнительно содержит элемент (20) переднего амортизатора, выполненный из упругого материала и расположенный между опорной пластиной (10) и пластиной (12) переднего амортизатора, и элемент (30) заднего амортизатора, выполненный из упругого материала и расположенный между опорной пластиной (10) и пластиной (14) заднего амортизатора. Элемент (20) переднего амортизатора и/или элемент (30) заднего амортизатора взаимодействуют с опорной пластиной (10) так, что вращательные усилия, переданные от соединительной тяги (2) к опорной пластине (10), передаются под прямым утопом без скольжения. Элемент (20) переднего амортизатора содержит пазы (21.1-21.8), сформированные по его периферии. Опорная пластина (10) содержит выступающие секции (16.1-16.4), сформированные на ее передней поверхности (А1), обращенной к элементу (20) переднего амортизатора, которые находятся в соответствующем форме взаимодействии с некоторыми из пазов (21.1-21.8), сформированных по периферии элемента (20) переднего амортизатора. Достигается возврат соединительной тяги без необходимости использования любых дополнительных компонентов, упрощение конструкции устройства. 21 з.п. ф-лы, 5 ил.
