Открытое акционерное общество "Всероссийский научно-исследовательский институт транспортного машиностроения" (RU)
Изобретатели:
Малафеев Виктор Артемович (RU) Беляев Владимир Игоревич (RU) Грищук Юрий Петрович (RU) Выхорь Екатерина Владимировна (RU)
Патентообладатели:
Открытое акционерное общество "Всероссийский научно-исследовательский институт транспортного машиностроения" (RU)
Реферат

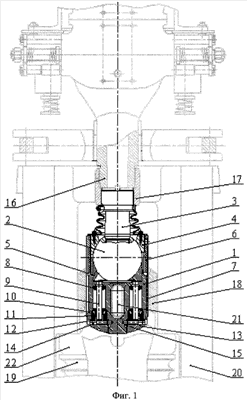

Шарнирный узел содержит корпус (1), передний вкладыш (4), подпружиненный подвижным упором подпятник (5) и шар (2), с шейкой которого соединен резьбой хвостовик сцепной головки поглощающего аппарата, имеющего опорную плиту. Передний вкладыш соединен с корпусом с помощью втулки (6), имеющей разнонаправленную резьбу для навинчивания, как на передний вкладыш, так и на корпус. На торцах вкладыша и корпуса выполнены выступы и впадины, сопрягаемые друг с другом. Отверстие во вкладыше выполнено некруглым. На наружную поверхность корпуса устанавливается износостойкий наружный бандаж. Повышается износостойкость корпуса шарнирного узла, исключаются заклинивания шара или появление люфта в шарнирном узле, повышаются предельно допустимые углы поворота сцепки, снижаются динамические нагрузки в зоне контакта корпуса шарнирного узла с опорной плитой поглощающего аппарата и шара с подпятником. 6 з.п. ф-лы, 4 ил.
