SU 1232546 A1, 23.05.1986. SU 1416358 A1, 15.08.1988. SU 29854 A1, 30.04.1933. SU 844433 A, 30.07.1981. SU 1232545 A1, 23.05.1986. US 3659725 A, 02.05.1972.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Самарский государственный университет путей сообщения" (СамГУПС) (RU)
Изобретатели:
Москвичев Олег Валерьевич (RU) Суетин Владимир Васильевич (RU) Кузнецов Алексей Георгиевич (RU) Феоктистов Василий Сергеевич (RU) Смирнова Ирина Сергеевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Самарский государственный университет путей сообщения" (СамГУПС) (RU)
Реферат

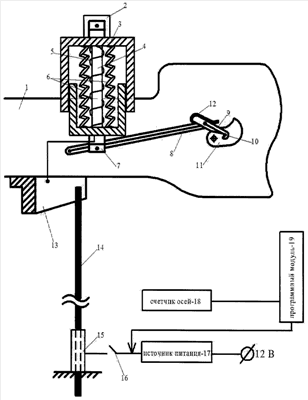

Изобретение относится к железнодорожному транспорту. Устройство содержит исполнительный механизм и механизм поиска. Исполнительный механизм установлен на корпусе автосцепки и выполнен в виде большого и малого держателей, которые вертикально расположены навстречу друг к другу и образуют полость, в которую установлены силовой элемент в форме полого цилиндра из сплава с памятью формы, электрический нагреватель, который охватывает его, и две возвратные пружины. Две возвратные пружины расположены по бокам силового элемента и закреплены между держателями. Большой держатель шарнирно закреплен на кронштейне, который установлен на корпусе автосцепки, и взаимодействует с малым держателем, который шарнирно соединен с двуплечим рычагом. Двуплечий рычаг одним концом закреплен на хвосте автосцепки, другим шарнирно соединен с тягой, конец которой выполнен в форме захвата и прижат пружиной-скобой к тяговой оси, которая установлена на валике подъемника автосцепки. Механизм поиска выполнен в виде упругого токопроводящего стержня с ограничителем отклонения, который размещен на оси железнодорожного пути, токоприемной площадке, которая установлена в нижней части хвоста автосцепки под углом к ее продольной оси и соединена с электрическим нагревателем силового элемента исполнительного механизма, и источника питания. Упругий токопроводящий стержень с одной стороны взаимодействует с токоприемной площадкой, с другой подключен к источнику питания через электрический ключ. Достигается повышение надежности, точности и достоверности, упрощение конструкции исполнительного механизма и механизма поиска расцепляющего устройства. 3 з.п. ф-лы, 1 ил.
