RU 2294855 C1, 10.03.2007. RU 91957 U1, 10.03.2010. UA 8939 U, 15.08.2005. US 5718177 A, 17.02.1998. WO 0240333 A1, 23.05.2002.
Имя заявителя:
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "Головное специализированное конструкторское бюро вагоностроения имени Валерия Михайловича Бубнова" (UA)
Изобретатели:
Савчук Александр Владимирович (UA) Бубнов Валерий Михайлович (UA) Чепурной Анатолий Данилович (UA) Тусиков Евгений Кондратьевич (UA) Котенко Сергей Павлович (UA) Лубковский Евгений Викторович (UA) Воротилкин Алексей Валерьевич (RU) Бочкарев Николай Алексеевич (RU) Шумаков Михаил Анатольевич (UA) Балакин Вадим Владимирович (UA) Хараман Виктор Гаврилович (UA)
Патентообладатели:
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "Головное специализированное конструкторское бюро вагоностроения имени Валерия Михайловича Бубнова" (UA)
Реферат

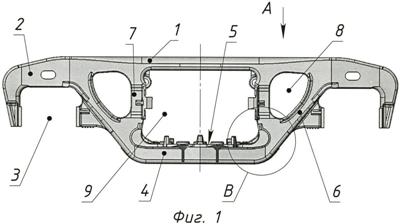

Изобретение относится к конструкции литой боковой рамы тележки грузового вагона. Боковая рама содержит верхний горизонтальный пояс замкнутого сечения с консолями, образующими буксовые проемы, нижний пояс замкнутого сечения с опорной площадкой для рессорного комплекта, два наклонных пояса, связывающие верхний и нижний пояса, вертикальные колонки, технологические окна. Также боковая рама содержит центральный рессорный проем, ограниченный опорной площадкой для рессорного комплекта, верхним поясом и вертикальными колонками, радиусные переходы от опорной площадки к вертикальным колонкам, внутренние ребра на наклонных поясах, примыкающие к радиусным переходам, выступы в зоне примыкания внутренних ребер к радиусным переходам, и наружные ребра, примыкающие к выступам. Расстояние от центра радиусного перехода до вертикальной колонки меньше величины радиуса. Внутренние ребра, примыкающие к радиусным переходам, соединены с технологическими окнами по касательной к их окантовкам. Ось каждого выступа совпадает с линией пересечения внутреннего ребра с цилиндрической поверхностью радиусного перехода. Достигается повышение прочности боковой рамы в зоне рессорного проема, повышение ее надежности и коэффициента запаса сопротивления усталости. 2 з.п. ф-лы, 5 ил.
