Общество с ограниченной ответственностью "ТрансЭлКон" (RU)
Изобретатели:
Алёшин Сергей Васильевич (RU) Аксёнов Вячеслав Николаевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ТрансЭлКон" (RU)
Реферат

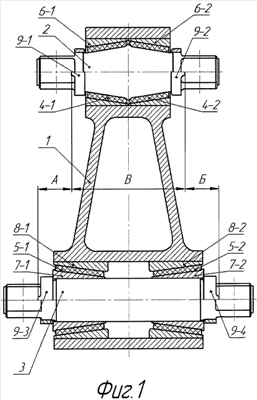

Изобретение относится к железнодорожному транспорту. Буксовый поводок железнодорожного транспортного средства содержит корпус и два обрезиненных валика, установленных в головках корпуса, по концам имеющих клиновидную форму. Один валик в средней части выполнен в виде соединенных по основаниям двух усеченных конусов, с установленными на них резиновыми втулками, на которые по наружной поверхности установлены металлические втулки с соответствующими коническими отверстиями, а по наружному диаметру запрессованные в цилиндрическое отверстие головки корпуса. Второй валик в средней части выполнен цилиндрическим с напрессованными на него металлическими коническими вкладышами, с установленными на них резиновыми втулками, на которые по наружной поверхности установлены металлические кольца с соответствующими коническими отверстиями, по наружному диаметру запрессованные в цилиндрическое отверстие второй головки корпуса. Большие диаметры металлических конических вкладышей, резиновых втулок и металлических колец сторонами с большими диаметрами расположены в сторону ближайшего конца второго валика. Достигается упрощение конструкции устройства и повышение его технологичности. 2 з.п. ф-лы, 2 ил.
