SU 1654078 A1, 07.06.1991. CA 2314488 A1, 07.04.2001. US 2827987 A, 25.03.1958. EP 1508490 A1, 23.02.2005. WO 2005043000 A2, 12.05.2005.
Имя заявителя:
Открытое акционерное общество "Научно-производственная корпорация "УРАЛВАГОНЗАВОД"" им. Ф.Э.Дзержинского (RU)
Изобретатели:
Пранов Александр Алексеевич (RU) Еленевский Игорь Николаевич (RU) Малых Николай Александрович (RU) Ефимов Виктор Петрович (RU) Андронов Владислав Анатольевич (RU) Белоусов Константин Анатольевич (RU) Белинович Виктор Георгиевич (RU) Тиссен Александр Иванович (RU) Щелоков Владимир Федорович (RU) Жуков Иван Валерьевич (RU) Чернов Владимир Александрович (RU) Левин Александр Борисович (RU) Замятина Тамара Александровна (RU) Иванова Галина Васильевна (RU) Фирсова Ирина Николаевна (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственная корпорация "УРАЛВАГОНЗАВОД"" им. Ф.Э.Дзержинского (RU)
Реферат

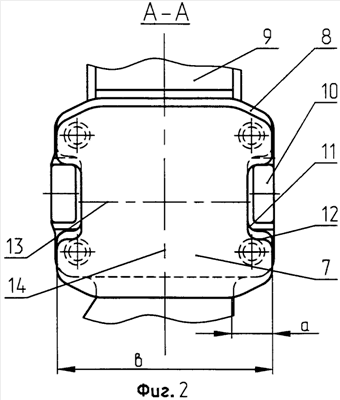

Фрикционный гаситель колебаний содержит клин, установленный на упругом элементе рессорного подвешивания, контактирующий наклонной поверхностью с соответствующей поверхностью надрессорной балки, а вертикальной поверхностью - с вкладышем, который контактирует с фрикционной планкой, закрепленной на боковой раме (9). На боковой раме выполнены ограничительные упоры (10), а в фрикционной планке и вкладыше выполнены пазы (11, 12), через которые пропущены ограничительные упоры боковой рамы с зазорами относительно поверхностей, ограничивающих пазы. Кроме того, вкладыш выполнен симметрично относительно горизонтальной (13) и вертикальной (14) осей симметрии вкладыша, таким образом, что обеспечивается возможность переворота вкладыша с одних плоскостей на другие. На наружных углах вкладыша выполнены фаски, при этом катет (а) каждой фаски, расположенный горизонтально, не менее 1/5 ширины (b) вкладыша. Повышается надежность гасителя в сочетании с уменьшением трудозатрат на ремонт. 2 ил.
