| УЗЕЛ РАМЫ ДЛЯ БУКСОВОЙ ПОДВЕСКИ (ВАРИАНТЫ) |  |
Номер публикации патента: 2176605 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B61F005/30 | | Аналоги изобретения: | SU 183234, 13.08.1966. SU 796026, 15.01.1981. FR 2370614 А1, 14.07.1978. ЕР 0073119 А1, 02.03.1983. ЕР 0421864 А1, 10.04.1991. |
| Имя заявителя: | Общество с ограниченной ответственностью Научно-производственный центр "Система" | | Изобретатели: | Егоренков А.В.
Чернышев А.А. | | Патентообладатели: | Общество с ограниченной ответственностью Научно-производственный центр "Система" |
Реферат | |

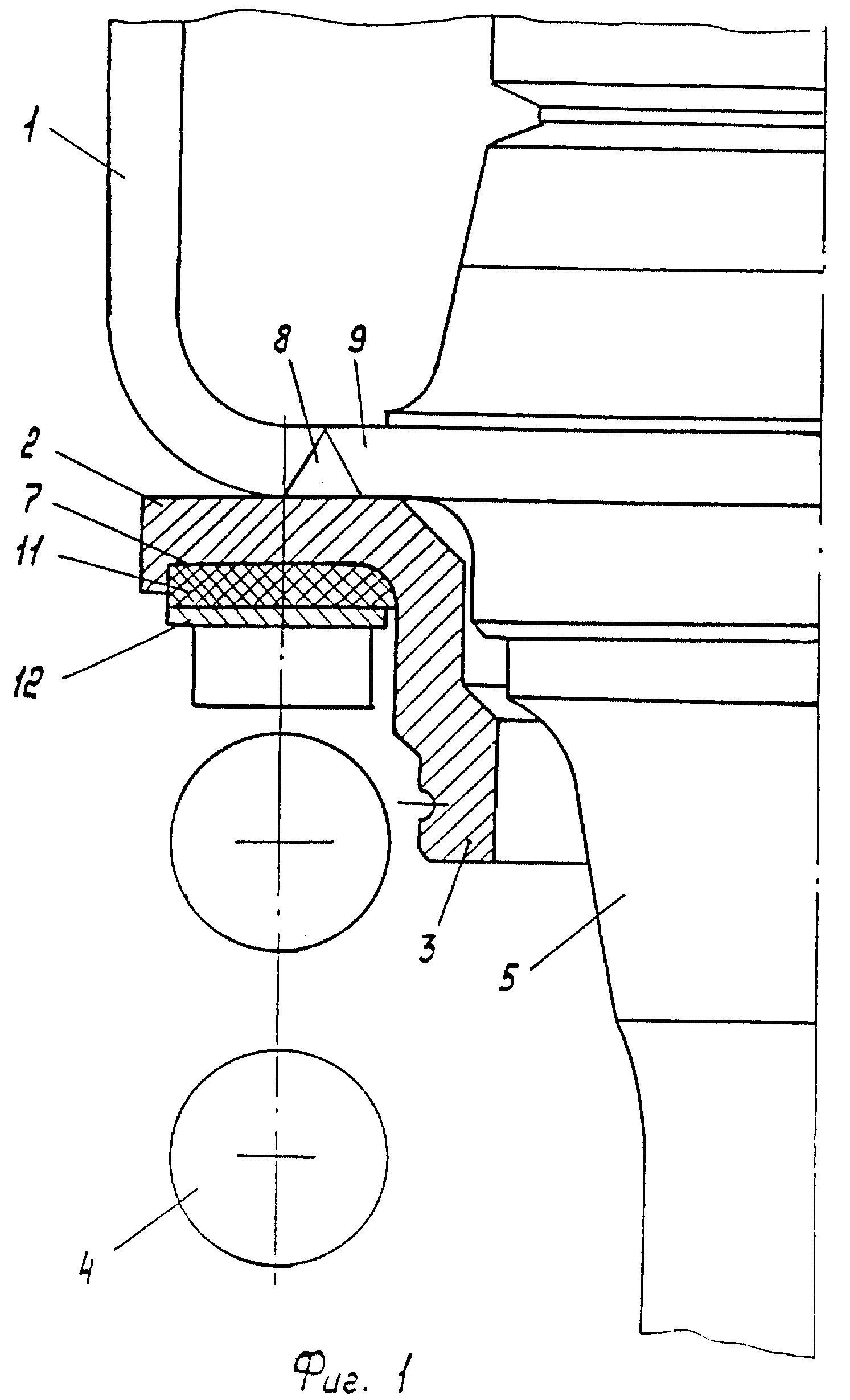

Изобретение относится к конструктивным элементам тележек метро. Узел содержит продольную коробчатую балку, которая опирается на подпружиненный фланец втулки. Втулка помещена в кольцевой зазор между пружиной и шпинтоном. Фланец втулки прикреплен к коробчатой балке и имеет диаметральные выступы переменного сечения и выточку. Кольцевой сварной шов между ступицей шпинтона и коробчатой балкой перекрыт внахлест приваренным к названным ступице и балке фланцем втулки. Продольный сварочный шов коробчатой балки перекрыт приваренными к нижней стороне коробчатой балки диаметральными выступами. В выточке фланца втулки зафиксирован кольцевой амортизатор, взаимодействующий с пружиной посредством подпятника. Заявленная конструкция узла позволяет повысить жесткость коробчатой балки в зоне крепления шпинтона. 2 с.п. ф-лы, 4 ил.
|
