СИСТЕМА ВОЗДУШНЫХ КАНАЛОВ ДЛЯ ТРАНСПОРТНЫХ СРЕДСТВ, В ЧАСТНОСТИ ДЛЯ РЕЛЬСОВЫХ ТРАНСПОРТНЫХ СРЕДСТВ ДЛЯ ПЕРЕВОЗКИ ПАССАЖИРОВ

Номер публикации патента: 2380253

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008104639/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B61D027/00   B60H001/26
Аналоги изобретения: DE 19654633 C1, 02.04.1998. CH 604066 A5, 31.08.1978. JP 2003326943 A, 19.11.2003. US 5399121 A, 21.03.1995. RU 38318 U1, 10.06.2004.

Имя заявителя: СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели: ХЕФЛЕР Вернер (DE)
ВИХМАНН Райнер (DE)
Патентообладатели: СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные: 07.07.2005 DE 102005031912.2

Реферат

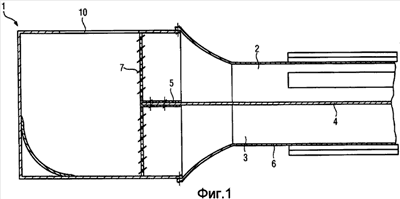

Система воздушных каналов содержит, по меньшей мере, один вентиляционный канал (1) в крыше, который имеет частичный вентиляционный канал (2) для теплого воздуха и частичный вентиляционный канал (3) для холодного воздуха. Расположенный внутри вентиляционного канала (1) в крыше разделительный элемент (4) выполнен с возможностью деформации или удерживается с возможностью перемещения так, что обеспечивается возможность увеличения поперечного сечения каждого из обоих частичных вентиляционных каналов (2 или 3) при уменьшении поперечного сечения соответствующего другого частичного вентиляционного канала (3, соответственно, 2). Указанные изменения поперечных сечений осуществляются лишь за счет соотношений давления воздуха и объемов потоков без подвода посторонней энергии, причем выполненный с возможностью деформации разделительный элемент (4) выполнен в виде непроницаемой для воздуха разделительной стенки из текстиля. Технический результат заключается в обеспечении оптимальных скоростей потока, снижении уровня шума и уменьшении занимаемого воздушным каналом пространства. 8 з.п. ф-лы, 6 ил.
