RU 89474 U1, 10.12.2009. RU 50578 U1, 20.01.2006. EP 895890 B1, 10.02.1999. DE 4009349 A1, 26.09.1991.
Имя заявителя:
Общество с ограниченной ответственностью "Торгово-промышленная фирма "Раут" (RU)
Изобретатели:
Фомин Валерий Николаевич (RU) Фомин Николай Валерьевич (RU) Демин Лев Васильевич (RU) Фетисов Валентин Степанович (RU) Палкин Сергей Валентинович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Торгово-промышленная фирма "Раут" (RU)
Реферат

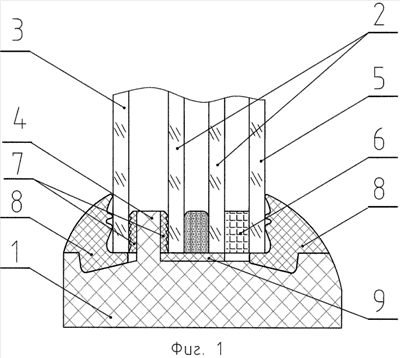

Изобретение относится к конструкции транспортных средств, в частности к конструкциям оконных блоков железнодорожных вагонов. По первому варианту оконный блок железнодорожного вагона содержит раму (1), стеклопакет (2), установленный в нее изнутри вагона, внешнее защитное ударопрочное стекло (3), установленное в раму (1) снаружи вагона. Изнутри рамы по периметру расположен упор (4) для прижатия к нему стеклопакета изнутри вагона. Внешнее защитное ударопрочное стекло (3) и стеклопакет (2) прижаты к упору (4) через упругие прокладки (7). Стеклопакет (2) опирается на раму через упругую прокладку (9). Внешнее защитное ударопрочное стекло (3) и стеклопакет закреплены на раме с помощью уплотнителей (8). По второму варианту оконный блок снабжен внутренним защитным ударопрочным стеклом (5), установленным в раму изнутри вагона через дистанцирующую от стеклопакета упругую прокладку (6). Изобретение повышает защищенность стеклопакета и технологичность монтажа и ремонта. 2 н.п. ф-лы, 2 ил.
