Открытое акционерное общество Научно-исследовательский и конструкторско-технологический институт подвижного состава (ОАО "ВНИКТИ") (RU)
Изобретатели:
Красюков Николай Федорович (RU) Михайлов Геннадий Иванович (RU) Гусев Вадим Юрьевич (RU) Кузина Наталья Михайловна (RU)
Патентообладатели:
Открытое акционерное общество Научно-исследовательский и конструкторско-технологический институт подвижного состава (ОАО "ВНИКТИ") (RU)
Реферат

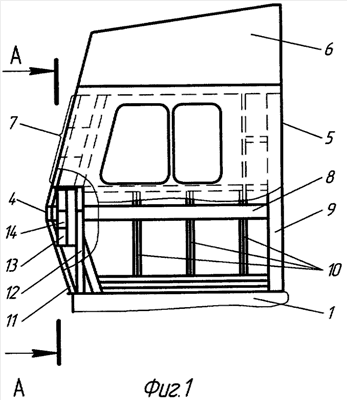

Изобретение относится к кабинам локомотивов. Модуль кабины транспортного средства содержит обшитый листами металлический каркас, состоящий из вертикальных и горизонтальных жестких профилей, составляющих переднюю, заднюю, боковые стенки, основание и крышу, причем за передней стенкой установлено энергопоглощающее устройство. Ниже проема лобового окна выполнен горизонтальный брус, соединяющий переднюю и боковые стенки и замыкающийся на стойках задней стенки. Между передней стенкой и параллельным ей дополнительным защитным экраном размещено энергопоглощающее устройство, выполненное в виде ячеистой конструкции, состоящей из вертикальных желобчатых элементов, установленных в ряд с определенным шагом друг от друга в поперечном направлении кабины и в несколько слоев - в продольном. Причем слои разделены гладкими листами, на которых боковыми кромками закреплены упомянутые желобчатые элементы. Вертикальные желобчатые элементы в энергопоглощающем устройстве могут быть выполнены разной длины и ориентированы выпуклой частью в противоположные стороны. Достигается обеспечение безопасности персонала транспортного средства путем повышения надежности срабатывания энергопоглощающего устройства, размещенного в лобовой части модуля. 2 з.п. ф-лы, 4 ил.
