| ДОННОЕ ВЫПУСКНОЕ ЗАТВОРНОЕ УСТРОЙСТВО ДЛЯ ЦИСТЕРНЫ (ВАРИАНТЫ) |  |
Номер публикации патента: 2161573 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B61D005/00 | | Аналоги изобретения: | SU 1770191 A2, 23.02.1992. SU 1312016 A1, 23.05.1987. US 4892042 A, 09.06.1990. EP 0215723 A1, 25.03.1987. WO 85/03915 A1, 12.09.1985. |
| Имя заявителя: | МИДЛЕНД МЕНЬЮФЭКЧУРИНГ КОРП. (US) | | Изобретатели: | ДИН Роберт Х. (US)
ПАНКЕВИЧ Кшиштоф А. (US) | | Патентообладатели: | МИДЛЕНД МЕНЬЮФЭКЧУРИНГ КОРП. (US) | | Номер конвенционной заявки: | 014,921 | | Страна приоритета: | US |
Реферат | |

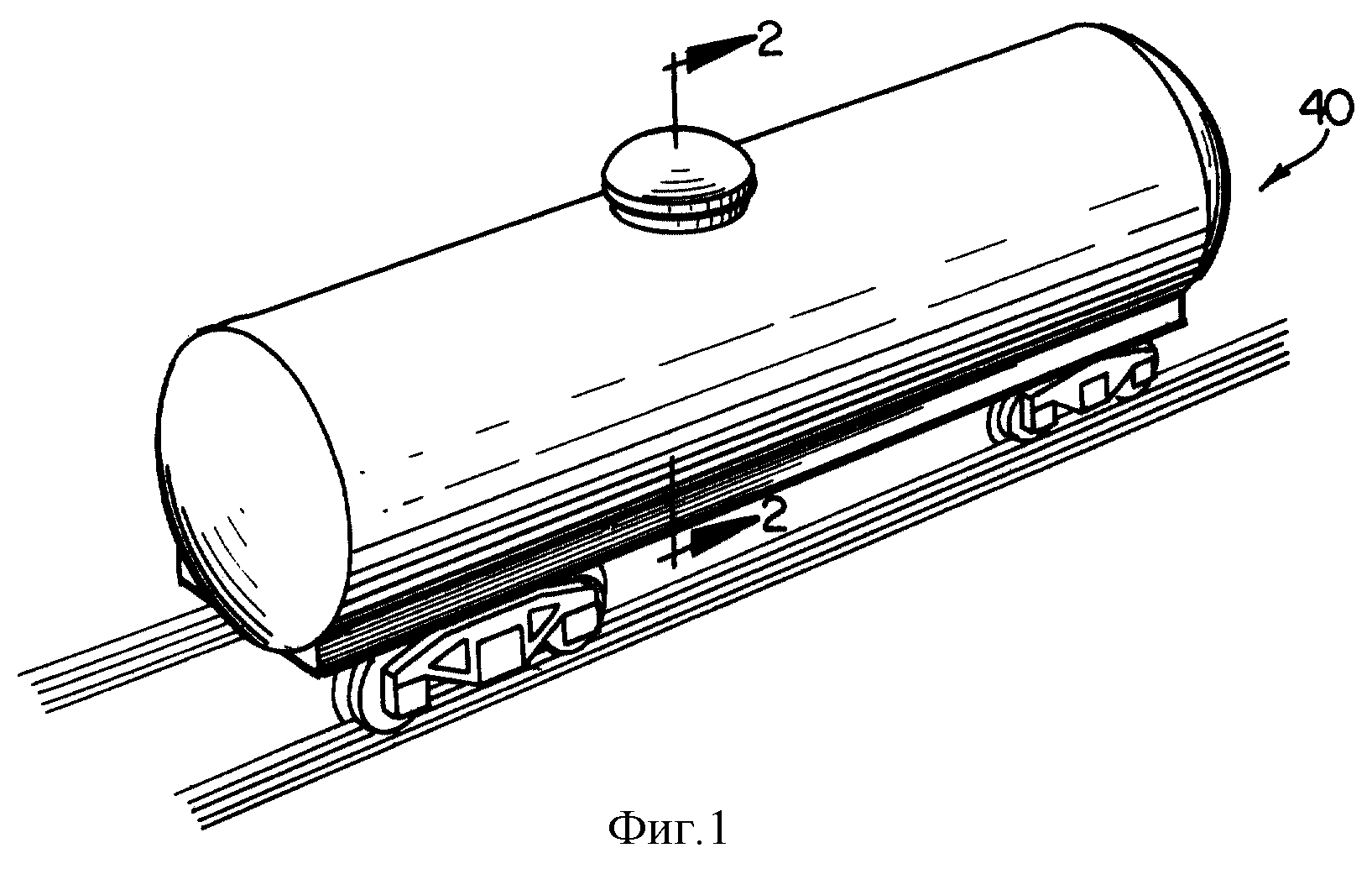

Изобретение относится к области железнодорожного транспорта и предназначено, в частности, для железнодорожного вагона-цистерны, имеющей верхнюю часть, донную часть и расположенный в ее верхней части лаз, а также донное затворное устройство. Устройство включает седло затвора, расположенное в донной части цистерны, определяющее выпускное отверстие, и тарелку, подвижную относительно этого отверстия между закрытой и открытой позициями. В закрытой позиции тарелка контактирует с седлом с образованием герметичного непроницаемого для жидкости уплотнения. Устройство включает также звено с возможностью поворота и крепящееся к лазу, рабочий рычажный узел, соединенный с тарелкой и шарнирно соединенный со звеном. Перемещение рычага заставляет тарелку перемещаться между открытой и закрытой позициями. Устройство может также включать защелку для предотвращения перемещения тарелки из закрытой позиции и вторичный рычажный узел для движения защелки и для индикации, т.е. проверку оператором у лаза положения тарелки. Устройство может также включать вторичный затвор, сообщающийся с выпускным отверстием и имеющий управляемую рычагом выпускную крышку, которая может скользить по направляющим вниз с последующим отведением ее вбок. Устройство может включать стопорный механизм для предотвращения движения рычага в направлении закрытия тарелки и предохранительное устройство, соединенное с защелкой, обеспечивающее отведение защелки из затворной позиции в случае повреждения вторичного рычажного узла. Устройство обеспечивает повышение безопасности, надежности эксплуатации и упрощение конструкции. 3 с. и 24 з.п. ф-лы, 41 ил.
|
