UA 28027 U, 26.11.2007. RU 54880 U1, 27.07.2006. DE 4324993 A1, 02.02.1995. CN 201161588 Y, 10.12.2008.
Имя заявителя:
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "Головное специализированное конструкторское бюро вагоностроения" (ООО "ГСКБВ") (UA)
Изобретатели:
Бубнов Валерий Михайлович (UA) Тусиков Евгений Кондратьевич (UA) Маринюк Вячеслав Степанович (UA) Тисенко Александр Иванович (UA) Анисимов Виктор Иванович (UA) Бурков Александр Владимирович (UA) Никитченко Андрей Андреевич (UA) Андрющенко Наталья Леонидовна (UA)
Патентообладатели:
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "Головное специализированное конструкторское бюро вагоностроения" (ООО "ГСКБВ") (UA)
Реферат

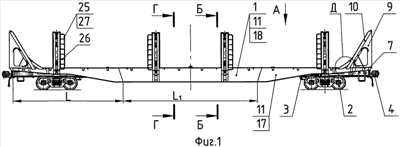

Изобретение относится к железнодорожному транспорту, в частности к вагонам для перевозки длинномерных грузов. Вагон-платформа содержит несущую раму (1) с выступающими за пределы концевых балок плоскими основаниями, установленную на две двухосные тележки (2). На выступающих частях плоских оснований неподвижно закреплены торцовые стены с плоскими боковыми подкреплениями (9), усиленными с внешней стороны раскосами (10). На боковых балках рамы попарно установлены стойки, стаканы лесных стоек, кольца для крепления груза. Ложементы расположены между противоположными стойками и в промежутках между ними и выступают над поверхностью рамы. Рама также содержит укороченные хребтовые балки, установленные ниже боковых и концевых балок, и защитный кожух. Боковые балки рамы состоят из двух консольных и одной средней частей, жестко соединенных между собой, изготовленных из сварного двутавра с разными толщинами стенок в консольных и средней частях. Защитный кожух находится ниже верхней плоскости боковых балок рамы и имеет уклоны в сторону боковых балок, при этом между его боковыми кромками и стенками боковых балок предусмотрен зазор. Изобретение уменьшает массу вагона-платформы и повышает его грузоподъемность. 6 з.п. ф-лы, 9 ил.
