| УСТРОЙСТВО ДЛЯ БЕЗОПАСНОГО ОПУСКАНИЯ СТЕКЛОПАКЕТА |  |
Номер публикации патента: 2183574 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B61D025/00 | | Аналоги изобретения: | RU 2145288 C1, 10.02.2000. ЕР 0748733 A1, 05.04.1983. FR 2725680 A1, 19.04.1996. |
| Имя заявителя: | Открытое акционерное общество "Тверской вагоностроительный завод" | | Изобретатели: | Иванов А.В.
Петраков А.Г.
Морозова Е.В.
Капцан А.С.
Милюков В.Ф.
Гаврилов М.В.
Клименко М.И. | | Патентообладатели: | Открытое акционерное общество "Тверской вагоностроительный завод"
Закрытое акционерное общество Инновационная фирма "Конверсия морской техники" |
Реферат | |

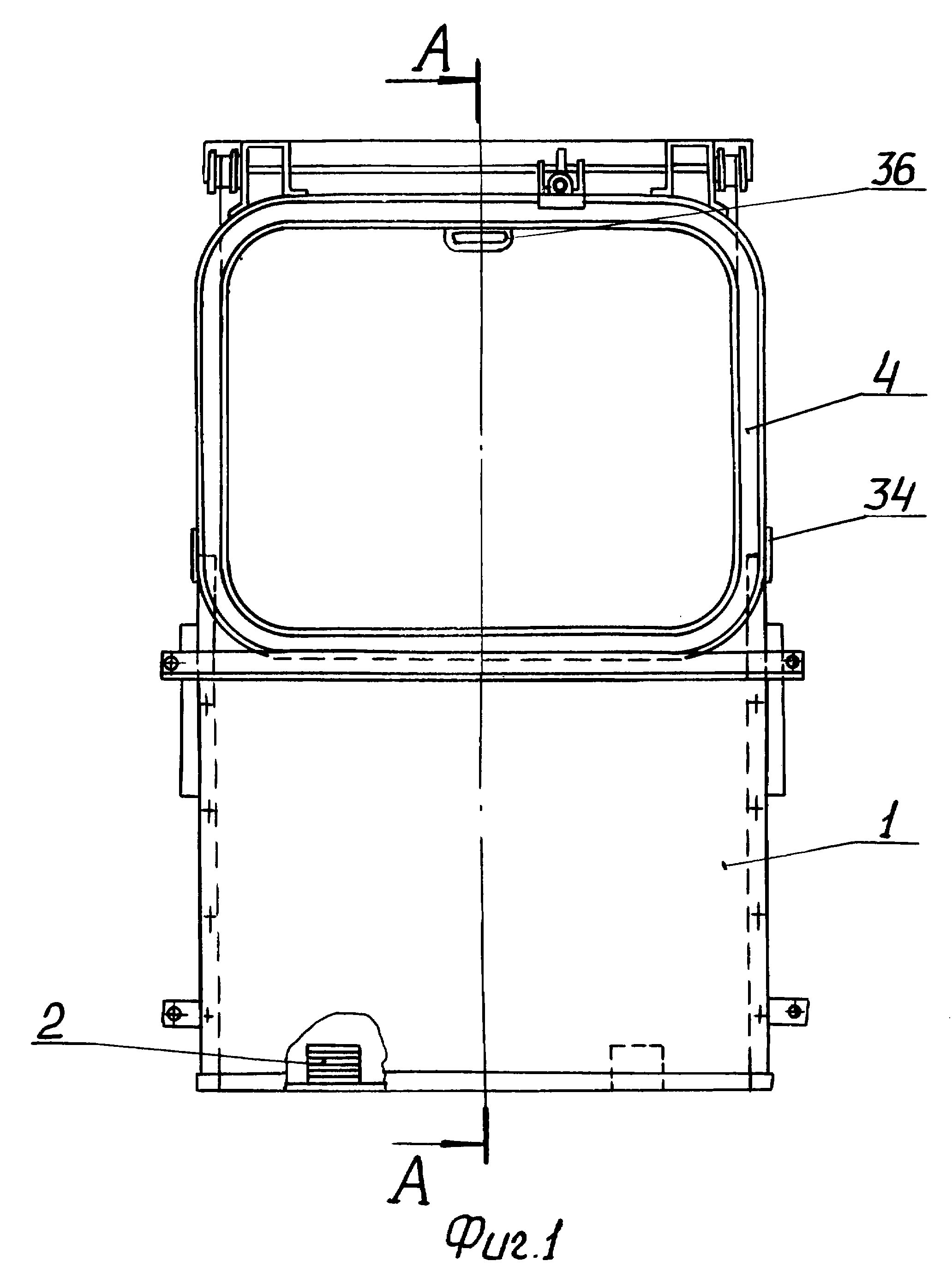

Изобретение относится к железнодорожному транспорту, а именно к конструкциям окон. Устройство для безопасного опускания стеклопакета содержит подъемный механизм, оконный каркас с выступом (6) и кассетой, в котором съемно установлен связанный с ним посредством уплотнения стеклопакет (3), гибкие звенья с соединительными элементами, амортизаторы, установленные на дне кассеты, ось подъемного механизма (16), установленную в кронштейнах (15) каркаса, и катушку с гибким звеном. Каркас сообщен с кассетой каналом, перекрытым несущими стеклопакет планками переменного П-образного профиля, вилочки которых, прорезь (5) каркаса и уплотнение сцеплены чекой. Планки закреплены винтами на откидывающихся рычагах. Подъемный механизм снабжен фрикционным замедлителем роспуска гибких звеньев. Каждая катушка закреплена на конце вала и снабжена крепежным средством для фиксирования гибкого звена в ее отверстии. Соединительные элементы соединены с петлями бандажной ленты, непосредственно прикрепленной к стеклопакету с охватом его снизу. Плечо рычага для его горизонтального фиксирования снабжено упором, прижимаемым пружиной к боковой поверхности кассеты. Кассета прикреплена к оконному каркасу посредством накладок с винтовыми соединениями. Изобретение повышает безопасность. 2 з.п.ф-лы, 8 ил.
|
