| РЕЛЬСОВЫЙ МОТОРНЫЙ ВАГОН |  |
Номер публикации патента: 2162804 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B61D017/08 B61D025/00 | | Аналоги изобретения: | SU 1654071 A1, 07.06.1991. DE 9306853 U, 19.08.1993. US 2171425 A, 29.08.1939. |
| Имя заявителя: | ДаймлерКрайслер АГ (DE) | | Изобретатели: | Фердинанд ТЕГЕЛЕР (DE) | | Патентообладатели: | ДаймлерКрайслер АГ (DE) | | Номер конвенционной заявки: | G 9415771.5 U | | Страна приоритета: | DE |
Реферат | |

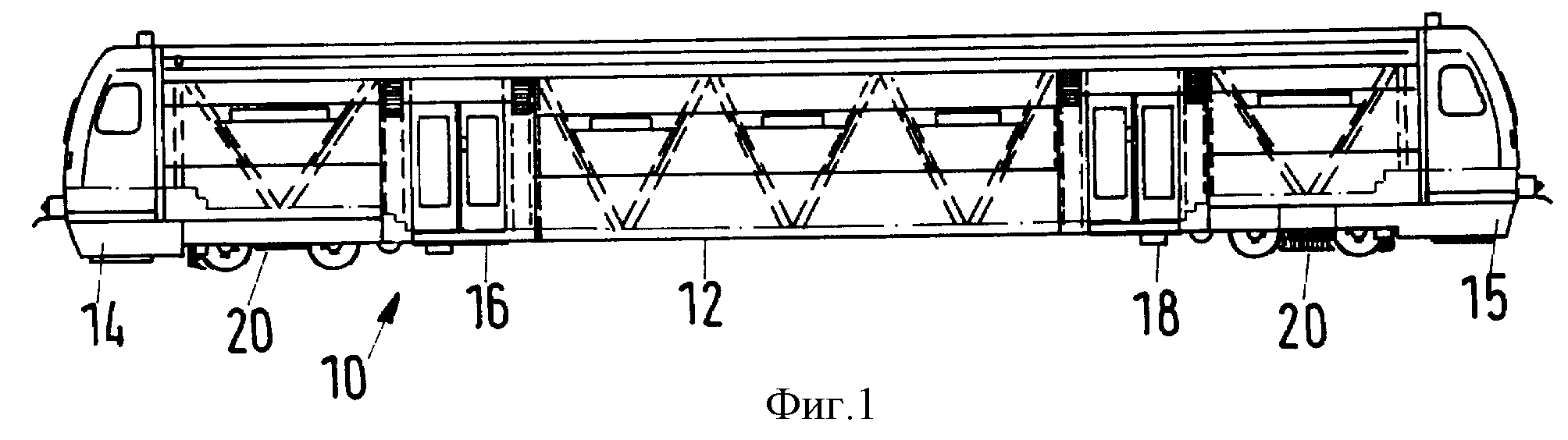

Изобретение относится к конструкциям вагонов. Рельсовый моторный вагон для перевозки пассажиров содержит кузов с днищем корытообразной формы, к которому примыкают боковые стенки решетчатой конструкции с окнами и входными участками с дверьми. Боковые стенки образованы из стоек 30 боковых стенок, нижних продольных балок 26 и верхних продольных поясов 28. Верхние продольные пояса двусторонне опираются посредством соединительных балок, а стойки боковых стенок соединены с нижними продольными балками и верхними продольными поясами с обеспечением жесткости на изгиб и служат несущими элементами для укрепленных на них окон и элементов боковой облицовки. На входном участке предусмотрены вертикальные дверные стойки 32, соединенные с нижними продольными балками и верхними продольными поясами и, по меньшей мере, охватывающие закрываемое дверьми входное отверстие. Стойки боковых стенок установлены своими концами под углом 60 ± 10o друг к другу и зигзагообразно, что снижает вес конструкции. 22 з. п. ф-лы, 4 ил.
|
