| ПОДВЕСКА ТЯГОВЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТНОГО СРЕДСТВА |  |
Номер публикации патента: 2172264 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B61C009/48 | | Аналоги изобретения: | SU 1141031 A, 23.02.1981. SU 1344656 A1, 15.10.1987. RU 2032567 С1, 10.04.1995. FR 735665, 14.11.1932. US 1425454, 08.08.1922. US 2042177, 26.05.1936. US 2196406, 09.04.1940. GB 209545, 17.01.1924. GB 1030164, 18.05.1966. |
| Имя заявителя: | Открытое акционерное общество "Брянский машиностроительный завод" | | Изобретатели: | Никифоров Н.И.
Загорский М.В.
Гулакова Л.Н. | | Патентообладатели: | Открытое акционерное общество "Брянский машиностроительный завод" |
Реферат | |

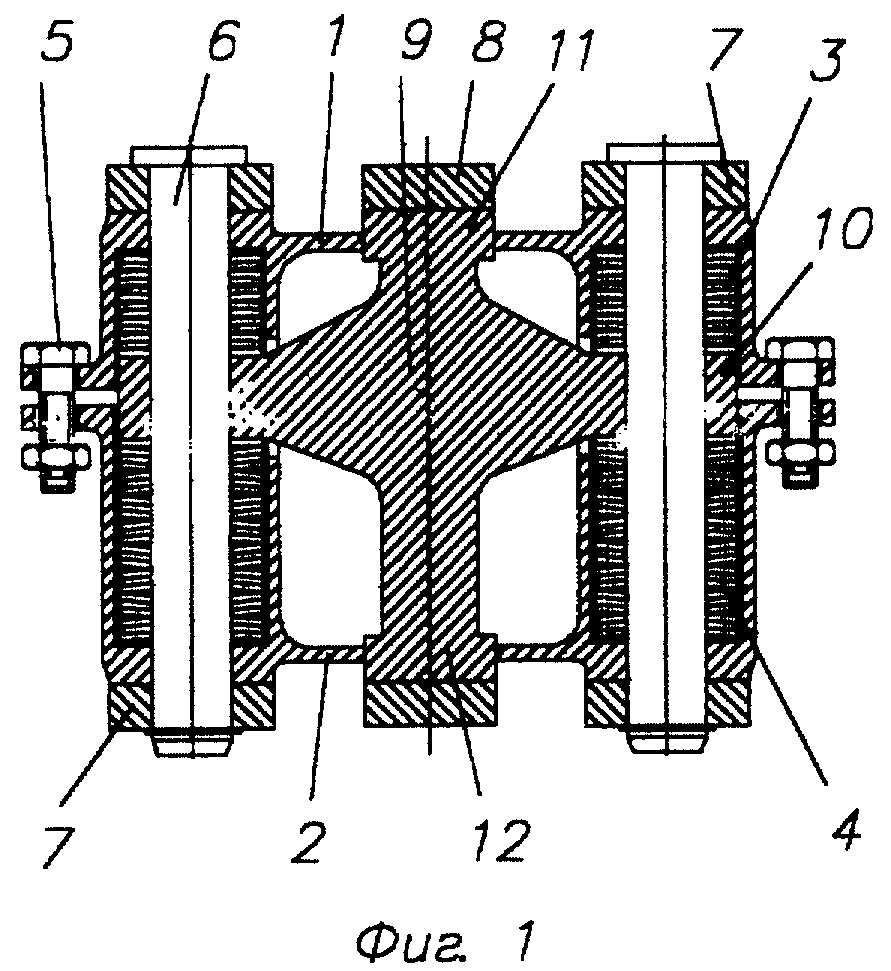

Изобретение относится к железнодорожному транспорту, в частности к грузовым, маневровым, а также промышленным тепловозам и электровозам, и касается конструкции устройств, предназначенных для подвеcки тяговых электродвигателей к рамам тележек локомотива. Техническим результатом изобретения является улучшение динамики локомотива, снижение динамических нагрузок на раму тележки, электродвигатель и ось колесной пары, что приводит к увеличению долговечности этих узлов и тележки в целом. Подвеска тяговых электродвигателей содержит балочки, между которыми помещены сжатые пружины, стягивающие пружины болты, оси, пропущенные через балочки и соединяющие их с кронштейнами рамы тележки. Пружины выполнены в виде верхнего и нижнего комплектов, между которыми установлена траверса. Через боковые консоли траверсы проходят оси, соединяющие балочки с кронштейнами рамы тележки. Верхняя и нижняя консоли траверсы проходят соответственно через верхнюю и нижнюю балочки, в которых выполнено отверстие для установки распорной пружины и сменных опор скольжения или качения для кронштейнов электродвигателя. Для соединения траверсы с кронштейнами электродвигателя в верхней и нижней консолях траверсы установлена ось. 2 з.п. ф-лы, 5 ил.
|
