Автотормозное и пневматическое оборудование подвижного состава рельсового транспорта. Каталог комплектующего оборудования. - М.: АСТО, 2003, с.64-67, 126-136. Иноземцев В.Г., Абашкин И.В. Тормозное и пневматическое оборудование подвижного состава. - М.: Транспорт, 1984, с.128-132. RU 2180627 С2, 20.03.2002. US 5303987 А, 19.04.1994. DE 19506955 C1, 27.06.1996.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Елецкий государственный университет им. И.А. Бунина" (RU)
Изобретатели:
Сливинский Евгений Васильевич (RU) Казаринов Александр Валентинович (RU) Теслин Вячеслав Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Елецкий государственный университет им. И.А. Бунина" (RU)
Реферат

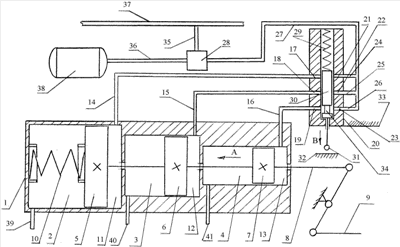

Изобретение относится к области рельсовых транспортных средств. Тормоз включает тормозную магистраль, воздухораспределитель, запасной резервуар, тормозной цилиндр, рычажную передачу управления тормозными колодками и авторежим, установленный на раме вагона и своей пятой взаимодействующий с плитой боковины тележки. Тормозной цилиндр по своей длине выполнен ступенчатым, состоящим из ряда участков внутренних его полостей различного диаметра. В полостях подвижно расположены соответствующего им диаметра поршни, жестко закрепленные на общем штоке и взаимосвязанные с одной стороны с рычажной передачей управления тормозными колодками, а с другой - через пружину сжатия с корпусом тормозного цилиндра. Надпоршневые полости каждой из внутренней полости тормозного цилиндра сообщены с атмосферой, а подпоршневые с помощью трубопроводов с каналами, выполненными в корпусе авторежима, установленного на раме вагона так, что их продольные оси симметрии совпадают с подобными осями диаметрально расположенных в этом же корпусе других каналов так же с помощью трубопроводов, присоединенных к трубопроводу воздухораспределителя. Внутри корпуса авторежима в его продольной вертикальной полости подвижно установлен подпружиненный пружиной сжатия плунжер с выточкой в его нижней части. Плунжер с помощью пяты контактирует с плитой боковины тележки при вертикальных перемещениях вагона в грузовых режимах его состояния. Достигается упрощение конструкции известного тормоза грузовых вагонов, снабженных авторежимом. 1 ил.
