КОМБИНИРОВАННЫЙ КРАН ВОЗДУШНОЙ МАГИСТРАЛИ ПОДВИЖНОГО СОСТАВА РЕЛЬСОВОГО ТРАНСПОРТА

Номер публикации патента: 2171190

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 99126715/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B60T017/04   B60T015/54
Аналоги изобретения: В.И.Крылов и др. Тормозное оборудование железнодорожного подвижного состава. Справочник. - М.; Транспорт, 1989, с.230, 231. RU 2041092 C1, 09.08.1995. SU 67518 A, 31.12.1946. US 4326754 A, 27.04.1982.

Имя заявителя: Открытое акционерное общество "РИТМ"
Изобретатели: Комраков И.И.
Белов И.В.
Патентообладатели: Открытое акционерное общество "РИТМ"

Реферат

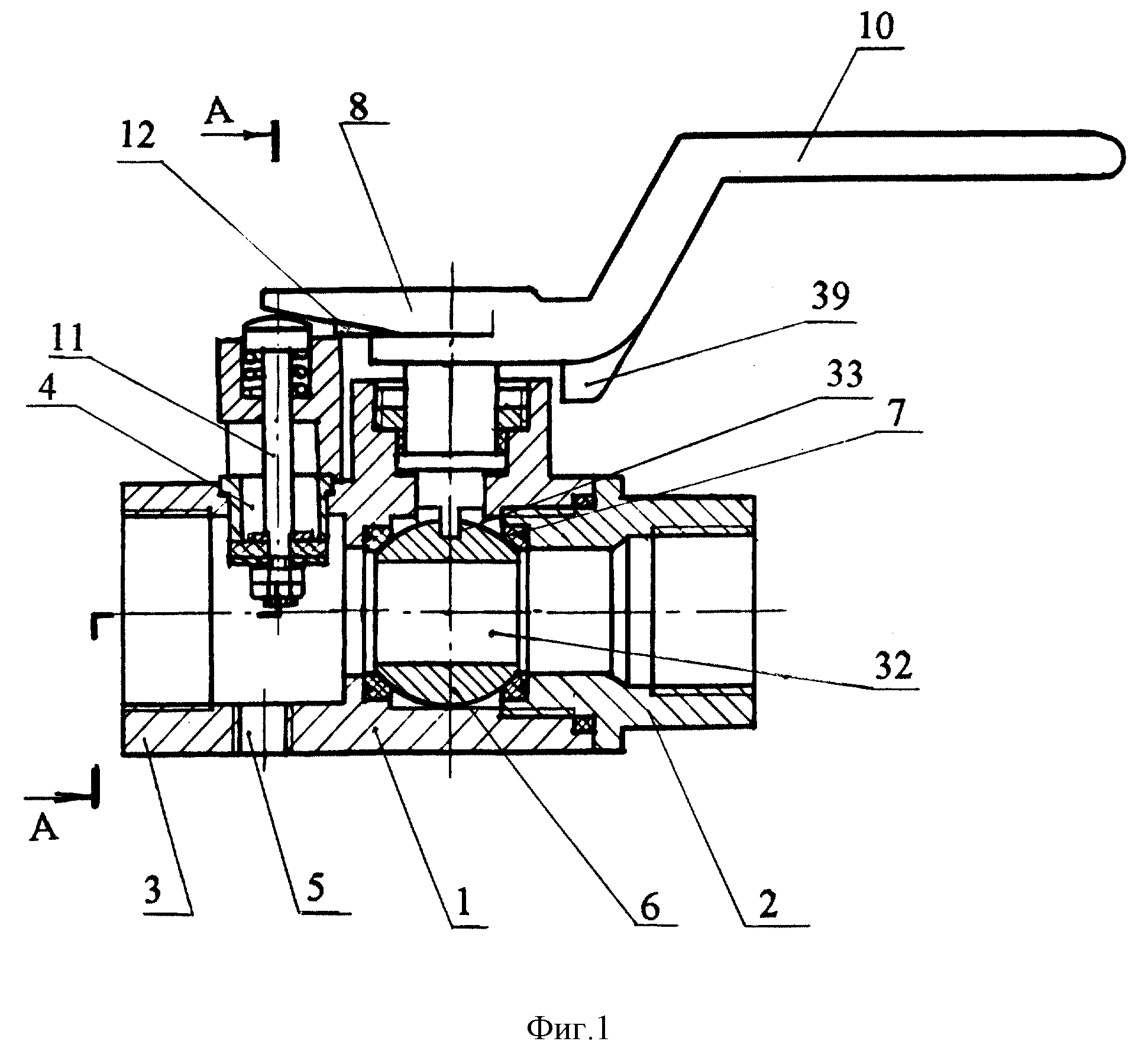

Изобретение относится к железнодорожному транспорту, в частности к конструкции комбинированного крана воздушной магистрали подвижного состава рельсового транспортам, и может быть использовано на локомотивах для отключения крана машиниста от тормозной магистрали и для экстренного торможения. Комбинированный кран воздушной магистрали подвижного состава рельсового транспорта содержит корпус 1 с входным и выходным отверстиями, клапаном 11 экстренного торможения, установленным в атмосферном отверстии 4, запорный орган 6, выполненный в виде шаровой пробки со сквозным отверстием, установленной с герметичным опиранием на противолежащие друг другу кольцевые уплотнители 7 и размещенной в полости корпуса 1 с обеспечением возможности образования в открытом положении пробки сквозного канала 32, привод 8 запорного органа, выполненный в виде соединенного с запорным органом 6 шпинделя с установленной на нем рукояткой 10, снабженной приводом 12 клапана экстренного торможения и упором 39, упор положения экстренного торможения и упор закрытого положения запорного органа. Технический результат заключается в повышении межремонтного срока службы комбинированного крана, а также сокращении времени срабатывания крана при экстренном торможении. 9 з.п.ф-лы, 5 ил.
