ПОРШЕНЬ ДИСКОВОГО ТОРМОЗА, ИЗГОТОВЛЕННЫЙ ВЫТЯЖКОЙ

Номер публикации патента: 2163987

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000108926/06		Получить полное описание патента

Реферат

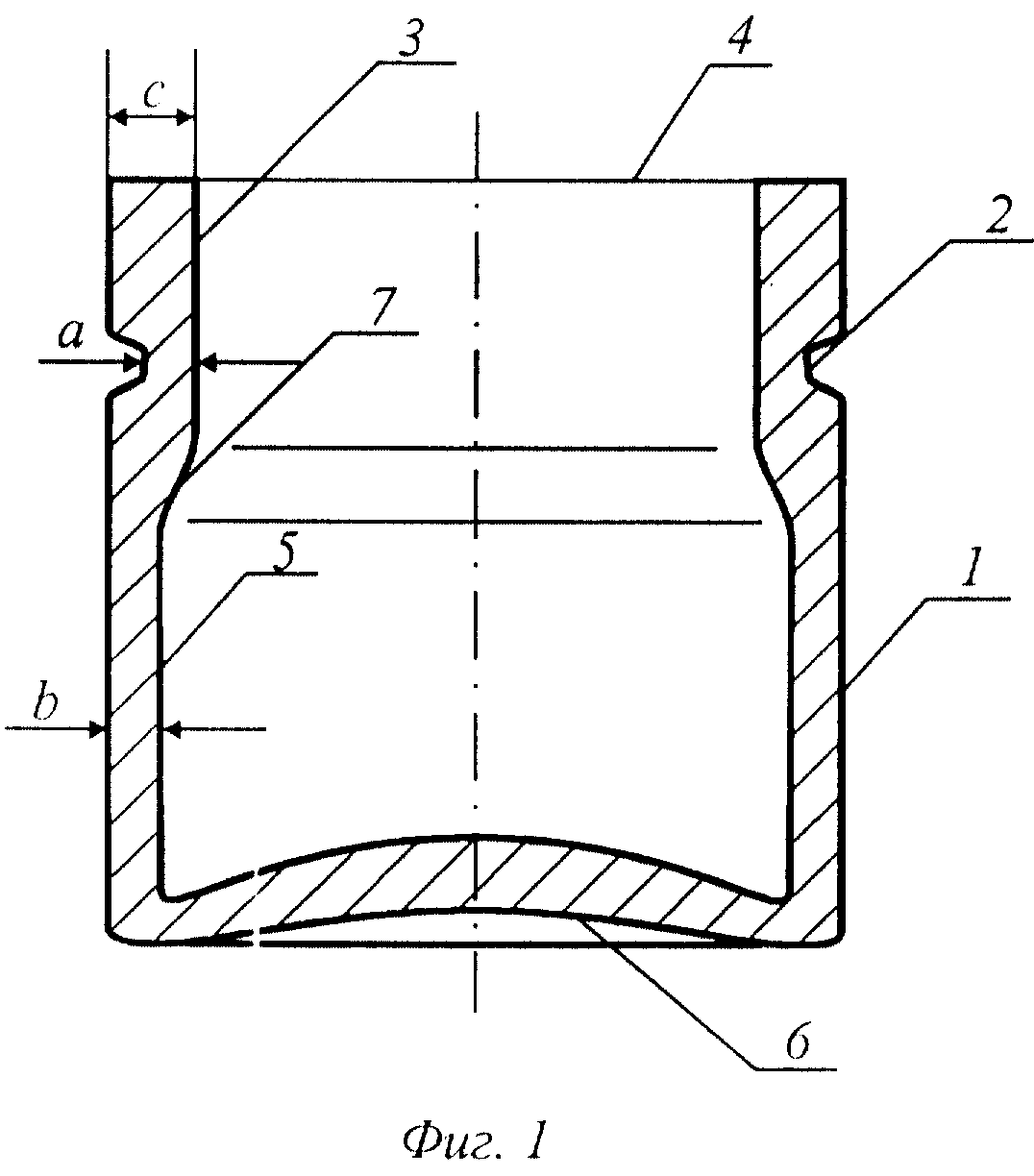

Поршень предназначен для дисковых тормозов автомобилей. Поршень имеет внешнюю цилиндрическую стенку 1, в которой выполнена канавка 2. Внутреннее пространство поршня образовано совокупностью нескольких поверхностей: цилиндрической поверхностью 3, которая прилегает к торцу 4 и перекрывает по осевой линии поршня уровень расположения канавки 2, цилиндрической поверхностью 5, прилегающей ко дну 6. Цилиндрические поверхности 3 и 5 имеют разный диаметр: диаметр поверхности 3, прилегающей к открытому торцу, меньше диаметра цилиндрической поверхности 5, прилегающей ко дну. Требование, которое предъявляется к их соотношению, - обеспечение такой толщины (а) стенки поршня на уровне канавки 2, которая обеспечит прочность в этой области не меньшую, чем в области на уровне второй цилиндрической поверхности с толщиной стенок (b), а также достаточную по условию контактной прочности толщину стенки (с) на уровне торца. Увеличение толщины стенок части поршня, в которой расположена канавка, позволяет выбрать величину (а) такой, при которой эта область будет устойчива к рабочим осевым нагрузкам, не увеличивая при этом величину (b) сверх значения, обеспечивающего устойчивость к рабочим осевым нагрузкам остальной части стенок поршня. Их соединение обеспечивает конусообразная поверхность 7 с закругленными краями, обеспечивающими плавное соединение конусообразной поверхности с цилиндрическими 3 и 5 поршнями. Технический результат - повышение прочности. 4 з.п.ф-лы. 3 ил.
