RU 2395414 C1, 27.07.2010. SU 542669 A1, 28.02.1977. GB 1448553 A, 08.09.1976. DE 2154281 B1, 05.04.1973. Александров М.П. и др. Тормозные устройства. Справочник. - М.: Машиностроение, 1985, с.244-245, 283-285. GB 1467679 A, 16.03.1977.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Изобретатели:
Рассоха Владимир Иванович (RU) Исайчев Владимир Тимофеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Реферат

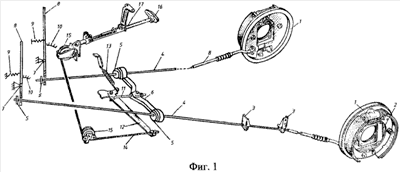

Изобретение относится к транспортному машиностроению, в частности к устройствам, предотвращающим буксование ведущих колес автомобиля. Устройство содержит барабанные колодочные тормозные механизмы задних ведущих колес и общий тормозной привод. Общий тормозной привод включает приводные рычаги, ролики, тормозные тросы, уравнитель, тягу, рычаг с оттяжной пружиной, управляющий трос, ролики, рукоятку управления с рейкой и защелкой. Каждый тормозной механизм имеет индивидуальный тормозной привод. Индивидуальный тормозной привод включает двуплечий рычаг управления с возвратной пружиной и храповым механизмом, установленный на горизонтальной оси, и цилиндрические шайбы, жестко установленные на тормозном тросе перед нижним концом рычага управления и уравнителем. Тормозной трос свободно пропущен через отверстие на конце уравнителя и отверстие в нижнем конце рычага управления. Цилиндрические отверстия под тормозные тросы в уравнителе и рычагах управления в передней части имеют цилиндрические углубления, а цилиндрические шайбы - соответствующие осевые цилиндрические выступы с фасками, входящие в эти углубления. Длина выступов шайб меньше, чем глубина углублений. Достигается возможность временного использования стояночной тормозной системы, как противобуксовочной для выезда буксующего автомобиля за счет индивидуального затормаживания одного из ведущих колес, а также повышение надежности устройства за счет усовершенствования сопряжений - «тросы - отверстия уравнителя и рычагов управления». 2 ил.
