US 5425571 A, 20.06.1995. EP 1764276 A1, 21.03.2007. EP 1464555 A1, 06.10.2004. US 4919492 A, 24.04.1990. RU 2266835 C2, 27.12.2005. SU 1328234 A1, 07.08.1987.
Имя заявителя:
МАН НУТЦФАРЦОЙГЕ АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
ШЕРЛЕ Альвин (DE) ХОФСТЕТТЕР Томас (DE) РАЙНЕР Йозеф (DE)
Патентообладатели:
МАН НУТЦФАРЦОЙГЕ АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
14.08.2007 DE 102007038288.1
Реферат

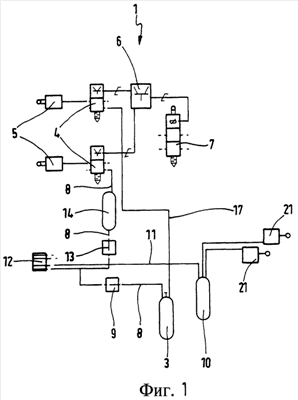

Изобретение относится к автомобилестроению. Тормозная система (1) с пневматическим приводом для автомобиля содержит колесные тормозные цилиндры (5) переднего моста, соединенные с баллоном (3) для сжатого воздуха переднего моста отдельными трубопроводами (8; 17) сжатого воздуха. Тормозная система (1) с пневматическим приводом содержит устройство (6) управления, приводимое в действие от модуля (7) ножного тормоза и распределяющее тормозное давление в зависимости от загрузки автомобиля по колесным тормозным цилиндрам (5) переднего моста и колесным тормозным цилиндрам (21) заднего моста. Один из трубопроводов (8; 17) сжатого воздуха имеет запорный клапан (9), реагирующий на падение давления, и один многоконтурный предохранительный клапан (12). Многоконтурный предохранительный клапан (12) с помощью соединительной линии (11) обеспечивает выравнивание уровня тормозного давления между баллоном (3) со сжатым воздухом переднего моста и баллоном (10) со сжатым воздухом заднего моста. При падении давления многоконтурный предохранительный клапан (12) регулирует подачу сжатого воздуха в трубопроводах (8; 17) сжатого воздуха таким образом, что она остается гарантированной в исправных трубопроводах (8; 17) сжатого воздуха. Достигается улучшение технических характеристик тормозной системы за счет сохранения работоспособности системы при потере давления в результате утечки в трубопроводах сжатого воздуха. 13 з.п. ф-лы, 16 ил.
