| ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ МОДУЛЯТОР ДАВЛЕНИЯ |  |
Номер публикации патента: 2183169 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B60T008/38 B60T008/46 | | Аналоги изобретения: | RU 2083398 C1, 10.07.1997. SU 1837502 A1, 10.11.1996. ЕР 0304610 А2, 01.03.1989. ЕР 0154214 А2, 11.09.1985. ЕР 0147585 А2, 10.07.1985 |
| Имя заявителя: | Борисов Петр Павлович | | Изобретатели: | Борисов П.П. | | Патентообладатели: | Борисов Петр Павлович |
Реферат | |

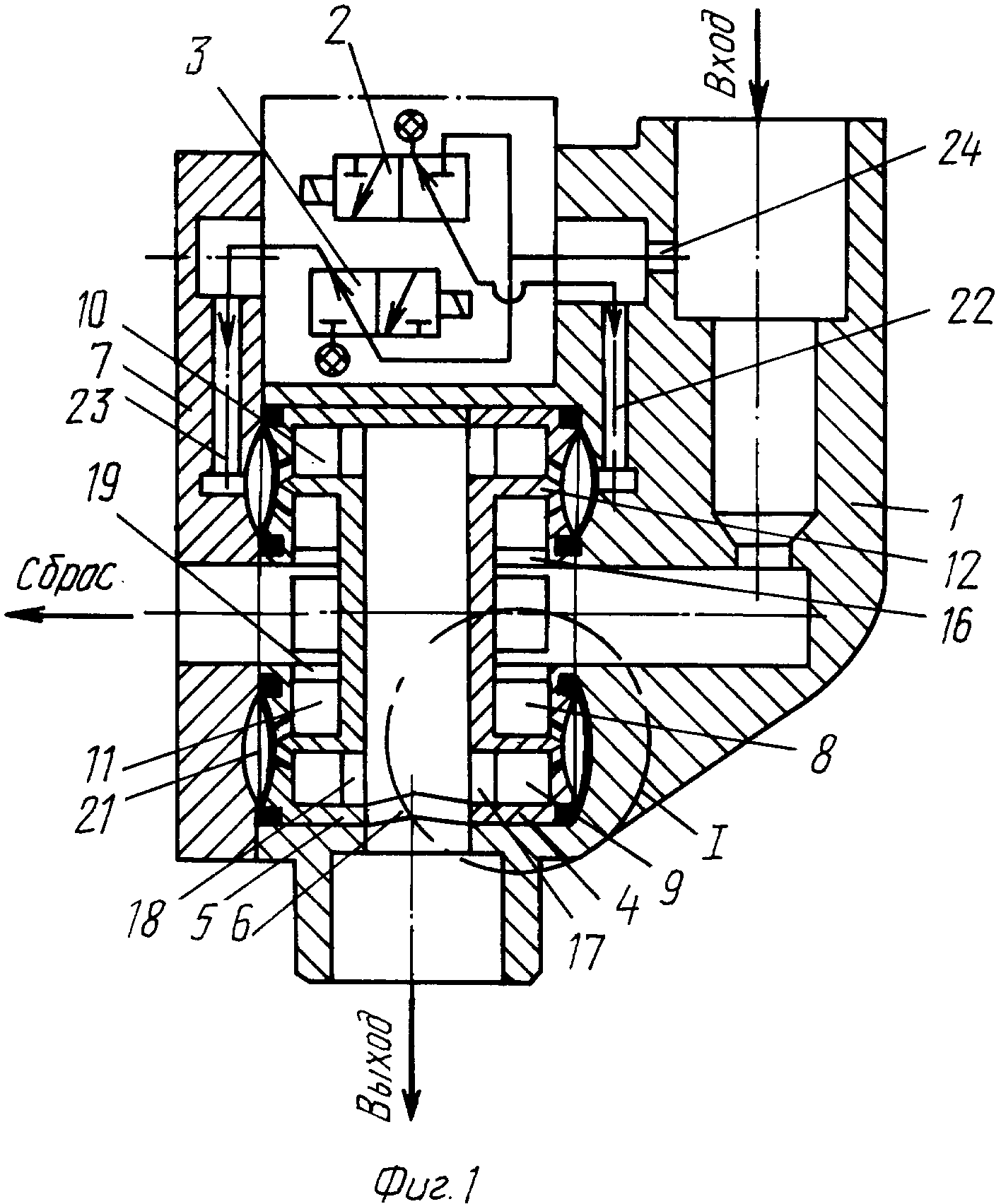

Изобретение относится к области транспортного машиностроения, а именно, к антиблокировочным устройствам тормозных систем транспортных средств. Электропневматический модулятор давления содержит пневмоуправляемые клапаны, выполненные в виде двух отдельных втулок, установленных в цилиндрической полости корпуса перед входным и сбросным каналами и закрытых в ней крышкой. В каждой втулке имеются две концентричные полости, разделенные цилиндрической перегородкой, по обе стороны которой на поверхности втулок выполнены кольцевые проточки, сообщенные с указанными полостями. В кольцевых проточках втулок установлены диафрагмы, образующие с кольцевой проточкой корпуса и крышки управляющие полости, соединенные через каналы в корпусе, крышке и соответствующие электромагнитные клапаны с входным каналом модулятора. Техническим результатом является повышение быстродействия и точности срабатывания модулятора, упрощение конструкции и технологии изготовления, повышение его надежности. 2 ил.
|
