| АНТИБЛОКИРОВОЧНОЕ УСТРОЙСТВО ТОРМОЗНОЙ СИСТЕМЫ |  |
Номер публикации патента: 2163873 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B60T008/52 | | Аналоги изобретения: | SU 1255484 A1, 07.09.1986. SU 1013324 A, 23.04.1983. SU 658020 A, 25.04.1979. RU 2041849 C1, 20.08.1995. RU 2025341 C1, 30.12.1994. GB 2155570 A, 25.09.1985. GB 2160937 A, 02.01.1986. WO 88/04625 A1, 30.06.1988. |
| Имя заявителя: | Военный автомобильный институт | | Изобретатели: | Лупанов П.Б.
Палихов А.И. | | Патентообладатели: | Военный автомобильный институт |
Реферат | |

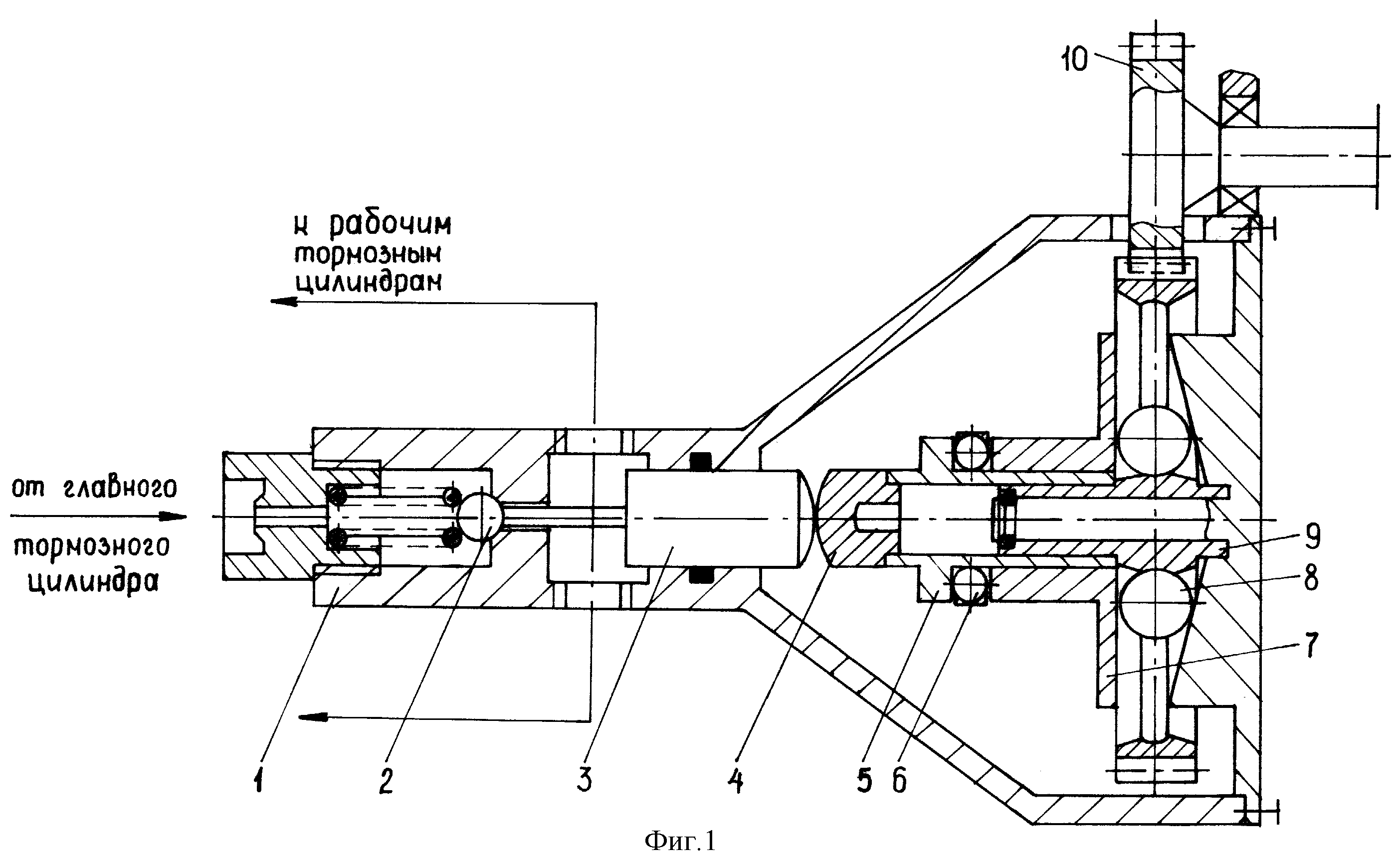

Изобретение относится к транспортному машиностроению и используется в тормозных системах транспортных средств для предотвращения блокирования колес при торможении. Антиблокировочное устройство тормозной системы содержит установленный в корпусе отсечной клапан и установленный в отсекаемом объеме плунжер, который взаимодействует с шариком отсечного клапана. Управляющее устройство выполнено в виде крестовины с пазами и напрессованным на нее зубчатым венцом. В пазы крестовины установлены шарики с возможностью радиального перемещения. С одной стороны шарики опираются на наклонную поверхность корпуса, а с другой - через подвижный диск на упорный шариковый подшипник. Упорный шариковый подшипник установлен на бронзовой втулке, которая посредством упора взаимодействует с плунжером. Регулирующее устройство, выполненное в виде крестовины, приводится во вращение посредством выполненного на ней зубчатого венца, связанного шестерней с затормаживаемым колесом. Техническим результатом является улучшение компоновочных возможностей устройства и повышение технологичности производства антиблокировочного устройства. 2 ил.
|
